I. Tổng quan về sản phẩm

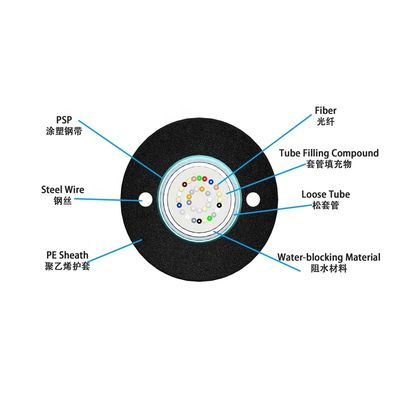

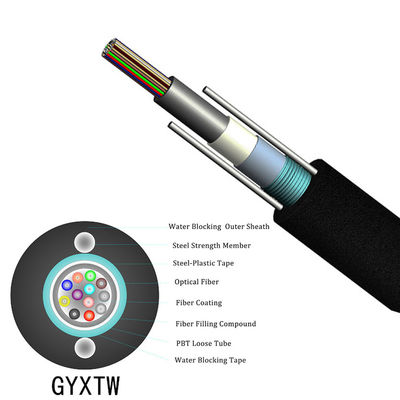

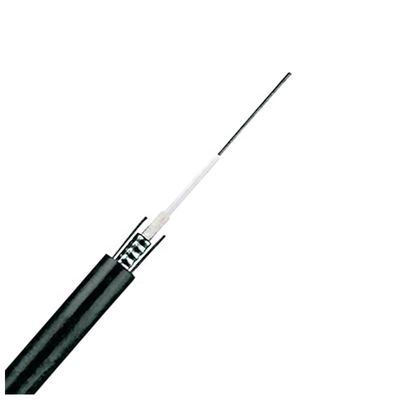

Cấu tạo ống trung tâm, làm đầy hợp chất thạch, băng cản nước và băng thép, sau đó là vỏ bọc bên ngoài PE kết hợp với hai yếu tố độ bền dây thép.
II.Đặc trưng
1. Độ phân tán và suy hao thấp
2. Thiết kế phù hợp, kiểm soát chính xác chiều dài dư thừa của sợi quang và quá trình mắc cạn riêng biệt làm cho cáp
3. tính chất cơ học và môi trường tuyệt vời
4. Cấu trúc nhỏ gọn và nhẹ, hiệu suất linh hoạt và chống uốn cong tốt
5. Với đường kính cáp nhỏ, trọng lượng cáp nhẹ, tự hỗ trợ
6. Nhiệt độ hoạt động: -40 ~ +60 C
Màu sắc của ống là tự nhiên.Và màu sợi trong ống bắt đầu từ màu Xanh số 1
| Không. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh da trời | quả cam | Màu xanh lá | màu nâu | xám | trắng |
| Không. | 7 | số 8 | 9 | 10 | 11 | 12 |
| Màu sắc | màu đỏ | Đen | Màu vàng | Màu tím | Hồng | Aqua |
| Không. | 13 | 14 | 15 | 16 | 17 | 18 |
| Màu sắc | S100 xanh lam | Cam S100 | S100 xanh | Màu nâu S100 | S100 xám | S100 trắng |
| Không. | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | S100 đỏ | Nature S100 | S100 màu vàng | S100 màu tím | Màu hồng, hồng S100 | Aqua S100 |
Thông số kỹ thuật
| SN | Vật phẩm | Đơn vị | Giá trị | ||
| 1 | Số lượng sợi | đếm | 4/6 | 8/12 | 24 |
| 2 | Đường kính ống | đếm | 2,2 | 2,4 | 3.2 |
| 3 | Đường kính cáp (± 5%) | mm | 8.5 | 8.7 | 9.5 |
| 4 | Trọng lượng cáp (± 10%) | kg / km | 72 | 74 | 87 |
| 5 | Căng thẳng ngắn hạn | NS | 1500 | ||
| 6 | Lòng ngắn hạn | N / 100mm | 1000 | ||
Đặc tính của cáp quang
1 phút.bán kính uốn cong để lắp đặt
| Tĩnh | 15 x đường kính cáp |
| Năng động | 20 x đường kính cáp |
2. nhiệt độ ứng dụng
| phạm vi hoạt động | - 40 ℃ ~ + 60 ℃ |
| Cài đặt | -10 ℃ ~ + 60 ℃ |
| Bảo quản / vận chuyển | - 40 ℃ ~ + 60 ℃ |
3. thử nghiệm hiệu suất cơ học và môi trường chính
| Vật phẩm | Phương pháp kiểm tra | Điều kiện chấp nhận |
| Độ bền kéo IEC 60794-1-2-E1 | - Tải trọng: Căng thẳng ngắn hạn - Chiều dài của cáp: khoảng 50m - Thời gian tải: 1 phút |
- Căng xơ £ 0,6% - Không bị đứt sợi và không bị hỏng vỏ bọc. |
| Thử nghiệm nghiền nát IEC 60794-1-2-E3 |
- Tải trọng: Lòng ngắn hạn - Thời gian tải: 1 phút |
- Thay đổi tổn thất £ 0,1dB@1550nm - Không bị đứt sợi và không bị hỏng vỏ bọc. |
Đặc tính của sợi quang
Thông tin sợi quang G652D
| Đường kính trường chế độ (1310nm) | 9,2mm ± 0,4mm |
| Đường kính trường chế độ (1550nm) | 10,4mm ± 0,8mm |
| Cắt bước sóng của sợi cáp (lcc) | £ 1260nm |
| Suy hao ở 1310nm | £ 0,36dB / km |
| Suy hao ở 1550nm | £ 0,22dB / km |
| Suy hao khi uốn ở 1550nm (100 vòng, bán kính 30mm) | £ 0,05dB Độ phân tán trong phạm vi 1288 đến 1339nm: £ 3,5ps / (nm • km) |
| Sự phân tán ở 1550nm | £ 18ps / (nm • km) |
| Độ dốc phân tán ở bước sóng tán sắc bằng không | £ 0,092ps / (nm2 • km) |
