Sự miêu tả

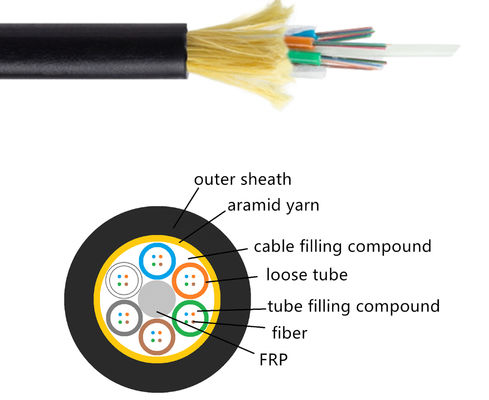

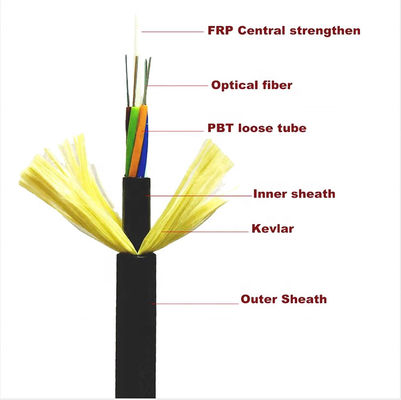

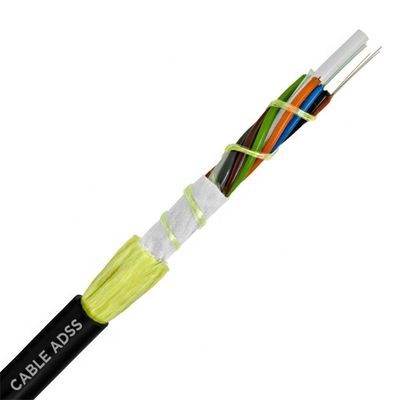

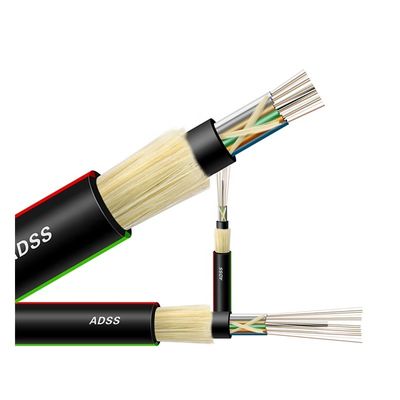

Cáp ADSS bị mắc kẹt trong ống lỏng.Các sợi, 250μm, được định vị thành một ống lỏng làm bằng nhựa có mô đun cao.Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước.Các ống (và chất độn) được bện xung quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy.
nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyetylen).Sau khi lớp sợi aramid bện được phủ lên lớp vỏ bên trong làm bộ phận tăng cường độ bền, cáp được hoàn thiện với lớp vỏ bên ngoài PE hoặc AT (chống theo dõi).
Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.Đối với đường dây trên không dưới 110kV, áp dụng vỏ bọc ngoài PE.ĐỐI VỚI đường dây bằng hoặc trên 110kV, áp dụng vỏ bọc ngoài AT.Thiết kế tinh tế của số lượng aramid và quy trình buộc dây có thể đáp ứng nhu cầu trên các nhịp khác nhau.
Các ứng dụng
| --- Các ứng dụng trên không ngoài trời |
| --- Hệ thống truyền tải điện áp thấp (≤12 kV) |
| --- Tuyến đường sắt & cực viễn thông |
| --- Người đăng ký & Mạng cục bộ |
| --- Hệ thống thoại, dữ liệu, video & hình ảnh |
Nét đặc trưng:
Dia cáp nhỏ, trọng lượng nhẹ, tải trọng gắn trên tháp thấp.
Sức căng trên 90KN.
Cấu trúc phi kim loại, cách nhiệt tốt, chống sấm sét.
Công nghệ sản xuất tốt, lực đều cho sợi aramid, với độ mềm dẻo vượt trội.
Chống súng bắn.
Chống ăn mòn điện.
Thích nghi với khí hậu xấu.
Có thể thi công mà không cần cắt điện, sự cố đường dây điện không ảnh hưởng đến quá trình truyền tải bình thường của cáp.
Nắp rời lõi cáp GYTA, lõi phi kim loại được gia cố.
Đơn vị lực căng là sợi aramid môđun đàn hồi.
Đặc tính chống bức xạ siêu viwt tốt.
