Thiết bị sợi quang Thiết bị đo độ suy hao sợi quang Máy đo độ suy hao lắp đặt và quay trở lại Trạm kiểm tra IL&RL và Trạm kiểm tra tổn thất trở lại
Mô hình: CLX-CH03
Xuất xứ: ShenZhen, Trung Quốc
Chi tiết nhanh:
● Hệ điều hành nâng cao
Nhiều màn hình, dễ dàng xử lý, phản hồi nhanh và ổn định.
● Độ chính xác cao
Công suất đầu ra ổn định / tốc độ phát hiện cao / dải đo rộng.
● Chuyển mạch đồng bộ theo bước sóng.
● Nguồn sáng và đồng hồ đo công suất đạt được chuyển đổi đồng bộ bước sóng trong chế độ suy hao chèn / trở lại.
● Nhiều chế độ làm việc
Chế độ suy hao trở lại / chế độ suy hao chèn / đồng hồ đo điện / thử nghiệm bước sóng kép.
● Nhận dạng màu sắc cho kết quả thử nghiệm
Các màu khác nhau tương ứng với các kết quả thử nghiệm khác nhau.Đạt / Không đạt chỉ trong nháy mắt.
● Xử lý dễ dàng
Mất mát trở lại / tổn thất chèn được đo lường đồng bộ.Không có nút chuyển đổi.
● Giao diện hiển thị phong phú
Màn hình LCD độ nét cao cộng với giao diện kiểm tra đa cấp mang lại trải nghiệm hình ảnh phong phú và giảm bớt sự mệt mỏi cho thị giác.
● Thiết kế bên ngoài hoàn hảo
Chống nhiễm từ bằng kim loại.Các nút bấm bền bỉ mang lại trải nghiệm cầm nắm ngón tay thoải mái.
● Giao diện có thể tháo rời thông minh của nguồn sáng và đồng hồ đo điện
Dễ dàng tháo rời để vệ sinh đầu báo quang hoặc thay thế bằng các bộ điều hợp khác (FC / SC / ST / 2,5mm chung / 1,25mm chung / MT-RJ) hoặc vệ sinh bên trong bộ chuyển đổi APC.Lưu ý chỉ cần xoay giao diện nguồn sáng / đồng hồ đo điện là có thể tháo rời.
● Đồng hồ hiển thị
Có thời gian để sắp xếp công việc một cách hợp lý.

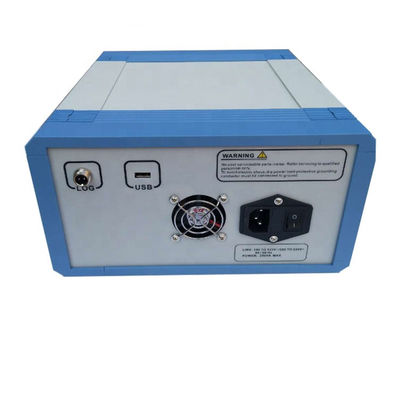

● Giao diện giao tiếp
Người kiểm tra có thể kết nối với máy tính và truyền dữ liệu kiểm tra đến nó.Chương trình chuyên biệt đưa ra kết quả Đạt / Không đạt của jumper.Dữ liệu thử nghiệm có sẵn để phân tích, đọc và ghi lại.
Sự miêu tả

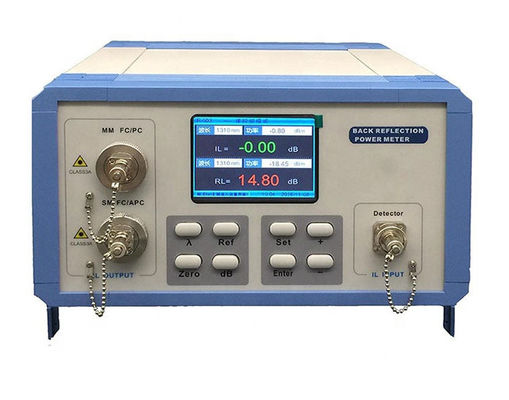

Máy đo suy hao chèn và suy hao hồi lưu với màn hình màu có hiệu suất ổn định và đáng tin cậy, tích hợp nguồn sáng ổn định, đồng hồ đo điện chính xác cao, đồng hồ đo suy hao chèn và đồng hồ đo suy hao hồi lưu vào một thiết bị đa chức năng.Dựa trên yêu cầu của khách hàng trong nước, nhóm R & D đã kết hợp các ưu điểm của thiết bị cùng loại ở Trung Quốc / nước ngoài và sau đó phát triển máy thử độ chính xác cao bằng nỗ lực không ngừng trong nhiều năm.Với đặc tính hiện đại và hiệu quả về chi phí cao, nó có thể được sử dụng rộng rãi để xác minh thiết bị OEM, các tổ chức nghiên cứu R & D và bảo trì xây dựng trong các ngành công nghiệp cáp quang / thiết bị thụ động / hệ thống truyền thông quang học nơi yêu cầu các phép đo suy hao phích cắm, tổn thất trở lại và độ ổn định.
Thông số kỹ thuật:
| Người mẫu | Trình kiểm tra mất mát chèn và trả lại |
| Bước sóng nguồn sáng | MM: 850nm SM: 1310 / 1550nm |
| Kiểm tra suy hao quang trở lại | |
| Bước sóng | 1310 / 1550nm |
| Phạm vi đo lường | 0 ~ 75dB |
| Bước sóng hiệu chuẩn | 1310 / 1550nm |
| Dung sai đo lường | ± 0,4dB |
| Đầu ra ổn định | 0,02dB / giờ (@ 250C) |
| Các loại giao diện | MM: 850nm FC / UPC ； SM: 1310 / 1550nm FC / APC |
| Kiểm tra suy hao chèn quang | |
| Bước sóng hiệu chuẩn | 850/980/1300/1310/1490/1550/1625nm |
| Phạm vi đo lường | + 3 ~ -80dBm |
| Dung sai đo lường | ± 0,03dB |
| Độ phân giải màn hình | Lôgarit: 0,01dB;tuyến tính: 0,001nW / μW / mW |
| Chê độ kiểm tra | Tuyến tính và phi tuyến tính |
| Các loại giao diện | Có thể tháo rời: Bộ điều hợp FC / SC / ST / chungΦ2,5mm / chungΦ1,25mm |
| Màn hình | LCD màu |
| Nghị quyết | 320 * 240 |
| Phương thức giao tiếp | USB |
| Nguồn cấp | AC 90-260V |
| Môi trường làm việc | nhiệt độ: -50C ~ + 550C; độ ẩm <95% RH Không ngưng tụ |
| Môi trường lưu trữ | nhiệt độ: -200C ~ + 700C; độ ẩm <85% RH Không ngưng tụ |
| Kích thước | 265X265X140mm |
| Cân nặng | 3,5kg |
Ghi chú
Sách hướng dẫn này chỉ có giá trị cho sản phẩm mà nó đang theo dõi.Đặc điểm kỹ thuật hoặc phương pháp vận hành có thể thay đổi mà không cần thông báo trước.Vui lòng kiểm tra với nhà phân phối hoặc OEM nếu cần thiết.
jumper tiêu chuẩn bảo lưu tất cả bản quyền.Không sao chép, phóng tác, dịch thuật hoặc bất kỳ cách nào khác để truyền tải mà không có sự cho phép bằng văn bản.
Bộ nguồn thử nghiệm được thiết kế theo tiêu chuẩn công nghiệp.jumper tiêu chuẩn không có trách nhiệm đối với bất kỳ hiệu suất không ổn định của máy đo hoặc tai nạn điện giật do không kết nối với đất.Kết nối với mặt đất là bắt buộc.
