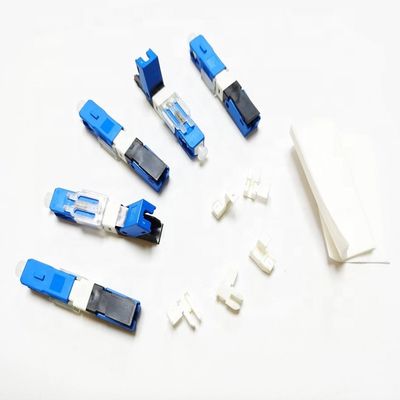

Đầu nối sợi quang bằng nhựa FTTH, Đầu nối sợi quang kết nối nhanh 2 * 3mm
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối nhanh UPC SC sợi quang | Màu sắc: | Màu xanh da trời |
|---|---|---|---|
| Ứng dụng: | Mạng FTTH FTTB FTTX | Mất mát trở lại: | DB50dB |
| mất chèn: | ≤ 0,3dB | ||
| Làm nổi bật |
Đầu nối sợi quang nhựa 2 * 3mm,Đầu nối sợi quang kết nối nhanh 2 * 3mm,Đầu nối sợi quang kết nối nhanh |
||
Mô tả sản phẩm

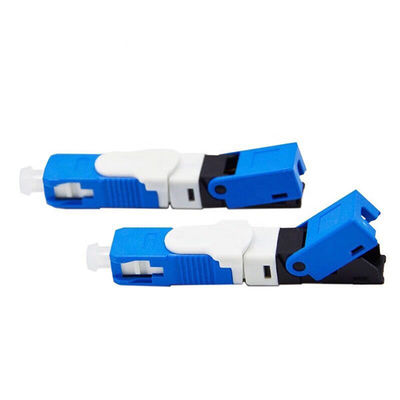

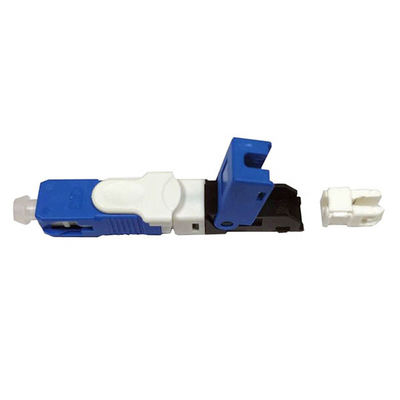

Đầu nối nhanh ESC250D SC UPC Kết nối nhanh bằng sợi quang
Mô tả Sản phẩm
Đầu nối nhanh (Đầu nối lắp ráp trường hoặc đầu nối sợi quang kết thúc trường, đầu nối sợi quang lắp ráp nhanh chóng) là một đầu nối cáp quang có thể lắp đặt tại hiện trường mang tính cách mạng, không cần epoxy và không cần đánh bóng.Thiết kế độc đáo của thân mối nối cơ học đã được cấp bằng sáng chế kết hợp với phần thân bằng sợi được lắp tại nhà máy và phần măng sông bằng sứ được đánh bóng trước.Sử dụng lắp ráp tại chỗ này
đầu nối quang, có thể cải thiện tính linh hoạt của thiết kế dây quang cũng như giảm thời gian cần thiết cho việc kết cuối cáp quang.Dòng Fast connector đã là một giải pháp phổ biến cho hệ thống dây dẫn quang bên trong các tòa nhà và tầng cho các ứng dụng mạng LAN & CCTV và FTTH.
NSsự đặc tả
| Tên | Sự chỉ rõ |
| Loại sợi | Chế độ đơn hoặc chế độ đa |
| Áp dụng cho | FTTH trong nhà hoặc ngoài trời |
| Đường kính cáp | 2 * 3mm |
| Đường kính lõi Cermic | 2,499 ± 0,002mm |
| Đồng tâm của lõi gốm | ≤0,5um |
| Chất liệu của các bộ phận bằng nhựa | PBT (Thân chính);PEI (Lõi trong); Nắp đậy bụi (PE) |
| Chất liệu mùa xuân | 304 |
Đã chèn mặt cuối
1. Phương pháp kiểm tra bề mặt đầu cắm: Dụng cụ kiểm tra đầu 400 # Kiểm tra 100%.
2. Bản đồ phác thảo khu vực.
3. Yêu cầu mặt cuối.
| Khu vực khiếm khuyết | Vùng A (0 ~ 25um) |
Vùng B (25 ~ 125um) |
Vùng C (125 ~ 250um) |
| Cào | Cho phép một vết xước không quá lõi sợi quang và chiều rộng ≤1um | Cho phép hai vết xước và chiều rộng≤2um | Cho phép năm vết xước và chiều rộng ≤ 2um |
| Lốm đốm | Cho phép một đốm không quá lõi sợi và đường kính ≤1um | Cho phép hai đốm và đường kính≤2um | Cho phép hai đốm và đường kính ≤ 5um |
| Tạp dề | Giữa khu vực B và khu vực C, cho phép sân đỗ có chiều rộng khẩu độ nhỏ hơn 5um; và chiều dài của sân đỗ nhỏ hơn 30% của chu vi của đầu sợi |
||
Chèn mặt cốt lõi 3D
| máy tính | UPC | |
| Chiều cao sợi quang (nm) | -100 ~ + 50 | -100 ~ + 50 |
| Bán kính cong (mm) | 5 ~ 12 | 10 ~ 25 |
| Apex Offset (um) | ≤50 | |
| Lỗi góc (°) | ± 0,3 | |
Chiều dài cắt sợi
Phụ lục một, Thử nghiệm môi trường
| Dự án | Điều kiện kiểm tra | Mục lục | Tỷ lệ giám sát |
| Nhiệt độ cao | 85 ℃, 96 giờ | ΔIL ≤ 0,2dB | Giám sát ngẫu nhiên WIP 5pcs |
| Nhiệt độ thấp | -25 ℃, 96 giờ | ΔIL ≤ 0,2dB | |
| Vòng | -25 ~ + 85 ℃, 3.5H / chu kỳ, vòng lặp 40 lần | ΔIL ≤ 0,2dB | |
| Nóng và ẩm | 110 ℃, 90% RH, áp suất 2 khí quyển, 96H | ΔIL ≤ 0,2dB | |
| Ngâm mình | 43ºC, PH5.5,168H | ΔIL ≤ 0,2dB |
Phụ lục hai, Thử nghiệm cơ học
| Dự án | Điều kiện kiểm tra | Mục lục | Tỷ lệ giám sát |
| Tấn công | 1,8m, ba trục, 8 lần / trục | ΔIL≤0,2dB | Giám sát ngẫu nhiên WIP 5pc |
| Rung động | 10 đến 50HZ, 45 lần / phút, biên độ 0,75mm, ba trục.Mỗi trục 30 phút | ΔIL≤0,2dB | |
| Đảo ngược | Khoảng cách máy 20 đến 28cm, + 180 độ, 6s / lần, 25 lần | ΔIL≤0,2dB | |
| sức kéo | Khoảng cách từ phích cắm là 20 đến 28 cm, 1 phút, và tải là 50N |
ΔIL≤0,2dB |
Điểm nổi bật của sản phẩm
