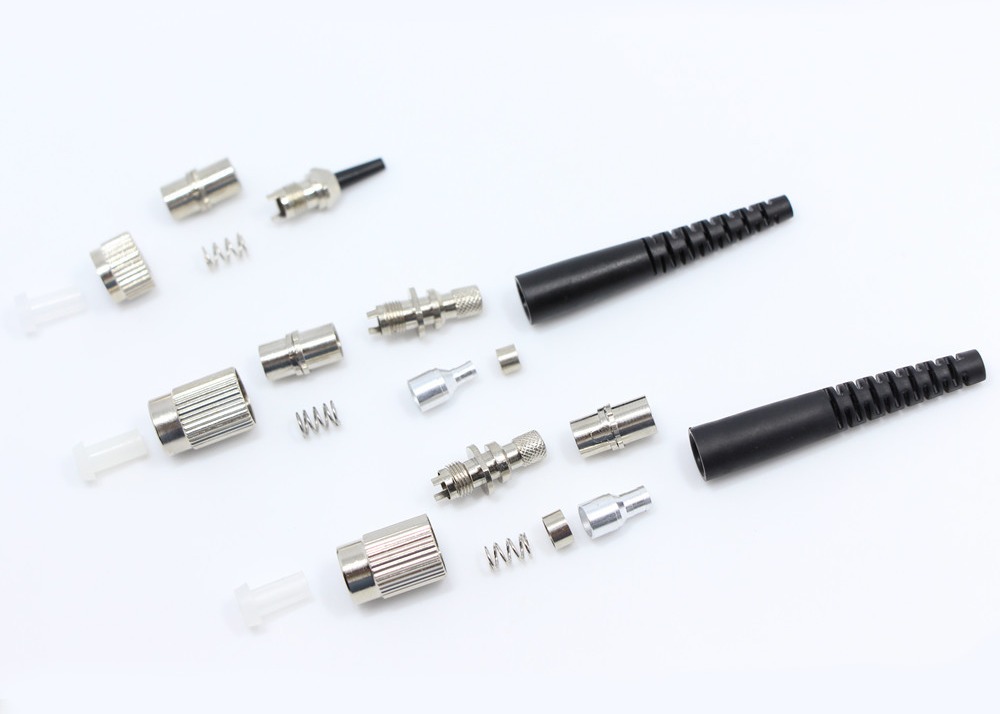

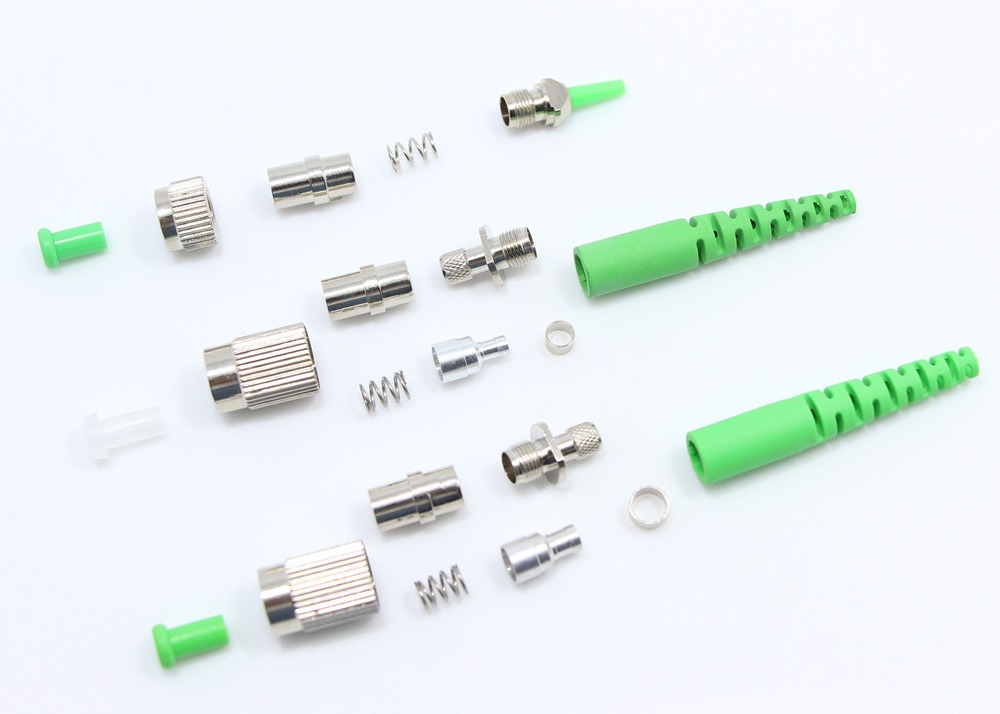

Bộ phận kết nối sợi quang FC Đầu nối sợi quang FC
Mô hình: SX-SM-NSC
Xuất xứ: ShenZhen, Trung Quốc
Sự miêu tả
1. Có thể tạo thành một đường ánh sáng liên tục.
2. Xử lý lặp lại.
3. Nó có thể được kết nối với các thiết bị chủ động hoặc thụ động.
4. Kết nối di động với hệ thống và đồng hồ đo.
5. Nó được sử dụng rộng rãi trong truyền thông quang học, cảm biến quang học và các lĩnh vực ứng dụng quang học khác, chẳng hạn như mạng đường trục đường dài, MAN, mạng truy nhập, mạng cáp quang CATV, mạng dữ liệu sợi quang, hệ thống DWDM, v.v. Nó là thiết bị thụ động quang được sử dụng nhiều nhất hiện nay.
Các nguyên tắc cơ bản và Tính năng
1. Đầu nối sợi quang có thể được chia thành ba phần theo cấu trúc: (1) miếng chèn bằng sứ, (2) cấu trúc kết nối (gồm các miếng), (3) cáp quang.
2. Đầu nối sợi quang được chia thành PC và APC theo hình dạng mặt cuối, và mặt cuối của đầu nối APC thường được mài thành 8 độ nghiêng.
3. Đầu nối cáp quang được chia thành FC, SC, ST, MU, LC, MT-RJ, MPO, MPX, ghép nối loạt pin ngắn, v.v.
4. Theo mặt cuối mài gốm: PC & APC
5. Theo loại kết nối thường được sử dụng, sợi quang được chia thành: chế độ đơn, chế độ đa
6. Theo kích thước của cáp kết nối sợi quang: Ø3.0mm, chip 2.0mm, và 0.9mm
Thông số kỹ thuật
| Tham số | Đơn vị | FC, SC, LC | ST, MU | MT-RJ, MPO | |||||||
| SM | MM | SM | MM | SM | MM | ||||||
| máy tính | UPC | APC | máy tính | máy tính | UPC | máy tính | máy tính | UPC | máy tính | ||
| Mất đoạn chèn | dB | ≤0,3 | ≤0,2 | ≤0,3 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,2 | ≤0,3 | ≤0,2 | ≤0,2 |
| Trả lại mất mát | dB | ≥45 | ≥50 | ≥60 | ≥30 | ≥50 | ≥50 | ≥30 | ≥45 | ≥50 | ≥35 |
| Bước sóng hoạt động | nm | 1310,1550 | 1310,1550 | 1310,1550 | |||||||
| Khả năng trao đổi | dB | ≤0,2 | ≤0,2 | ≤0,2 | |||||||
| Rung động | dB | ≤0,2 | ≤0,2 | ≤0,2 | |||||||
| Nhiệt độ hoạt động | ℃ | -40 ～ + 75 | -40 ～ + 75 | -40 ～ + 75 | |||||||
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | -45 ～ + 85 | -45 ～ + 85 | |||||||
| Đường kính cáp | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | |||||||
-AN, LAN, CATV
-Kiểm tra trang thiết bị
-Hệ thống thông tin liên lạc
-Các mạng viễn thông
