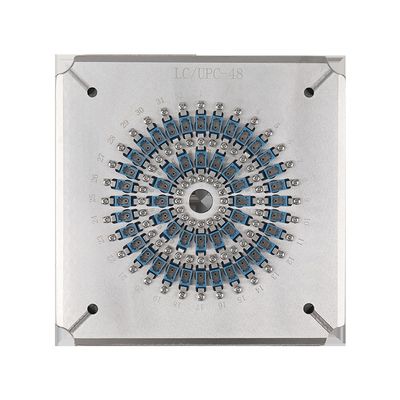

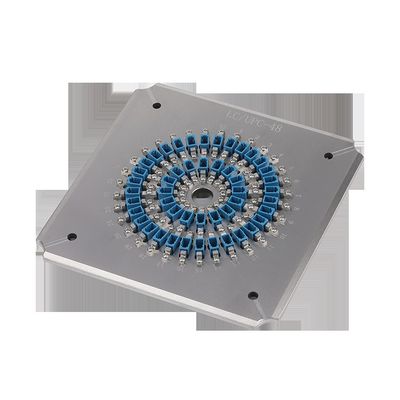

Fiber Optic Polishing Jig for LC UPC Connector with First Pass Yield 98-100% UPC Return Loss ≥55dB and Insertion Loss ≤0.20dB

Brand Name: Chuanglixun
Model Number: LC UPC-24, LC UPC-40, LC UPC-48
Place of Origin: Quảng Đông, Trung Quốc
Minimum Order Quantity: 1

Product Details


Loại kết nối: LC/UPC Vật liệu: Thép không gỉ S136
Kích thước: 174*174*26mm Công suất tối đa: 40 vị trí cho đầu nối LC PC
Trọng lượng ròng: 1,3kg Tổng trọng lượng: 2kg
Đường kính ferrule: 1.25mm Mất chèn: ≤0,20dB
Trở lại tổn thất: ≥55dB (UPC) Loại mặt cuối: UPC
Bán kính cong: 5-25mm Độ lệch đỉnh: 0-50μm
Chiều cao sợi: -100~+50μm Góc: 8,00+/- 0,50° (APC)
Năng suất vượt qua đầu tiên: 98%~100%
Làm nổi bật

First Pass Yield 98-100% Polishing Fixture

,

UPC Return Loss ≥55dB Fiber Optic Polishing Jig

,

Insertion Loss ≤0.20dB Optical Polishing Fixture

Product Description

< phong cách> .pd-container dòng chữ: Arial, sans-serif; Màu sắc: # 333; chiều cao đường dây: 1.5; chiều rộng tối đa: 100%; margin: 0 tự động; đệm: 15px; kích thước hộp: hộp bên cạnh; } .pd-quay { font-size: 18px! quan trọng; trọng lượng phông chữ: đậm; Màu sắc: # 222; biên: 20px 0 10px 0; Bottom padding: 5px; đường viền dưới: 1px solid #e0e0e0; } .pd-phần số { font-size: 16px! quan trọng; trọng lượng phông chữ: đậm; Màu sắc: #444; biên: 15px 0 8px 0; } .pd-description { font-size: 14px! quan trọng; Hạn dưới: 15px; } .pd-features { biên: 15px 0; Gỗ đệm bên trái: 20px; } .pd-features li { Hạn dưới: 8px; kiểu danh sách: đĩa; } .pd-table { chiều rộng: 100%; biên giới sụp đổ: sụp đổ; biên: 15px 0; font-size: 14px! quan trọng; } .pd-table th, .pd-table td { ranh giới: 1px #ddd; đệm: 8px; text-align: trái; } .pd-table th { Màu nền: #f5f5f5; trọng lượng phông chữ: đậm; } .pd-image { chiều rộng tối đa: 100%; chiều cao: tự động; biên: 10px 0; hiển thị: khối; } .pd-image-container { text-align: trung tâm; biên: 15px 0; } .pd-độ đậm trọng lượng phông chữ: đậm; } .pd-company-info { margin-top: 20px; font-size: 14px! quan trọng; } .pd-faq { margin-top: 20px; } .pd-faq-item { Hạn dưới: 10px; } .pd-faq-question { trọng lượng phông chữ: đậm; }
Fiber Optic Polishing Fixture For LC UPC Connector

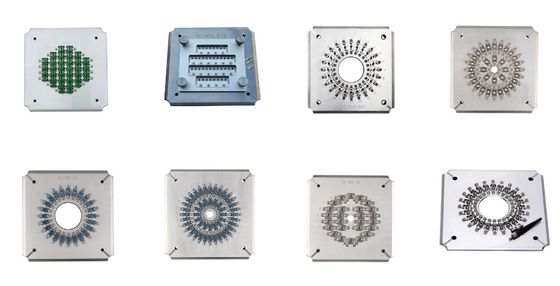

Thiết bị đánh bóng sợi ổn định cao này cung cấp chất lượng bề mặt tuyệt vời cho các đầu nối LC UPC. Được chế tạo từ thép cứng S2316 được xử lý nhiệt để kéo dài tuổi thọ,nó hỗ trợ các loại kết nối khác nhau bao gồm SC, FC, ST, và LC, với tùy chỉnh có sẵn theo yêu cầu.
Các tính năng chính
  • Được thiết kế đặc biệt cho các đầu nối LC UPC
  • Dễ dàng thay đổi giàn với hoạt động đơn giản, linh hoạt
  • Hiệu quả cao: đánh bóng 24, 40 hoặc 48 đầu nối mỗi chu kỳ
  • 98%-100% năng suất vượt qua đầu tiên cho chất lượng mặt cuối
  • Cấu trúc IPC với nén độc lập cho mỗi đầu nối
  • UPC trả lại mất ≥55dB, insertion mất ≤0.20dB (thường)
  • Các phụ kiện có thể thay thế kéo dài tuổi thọ
Các thông số kỹ thuật
Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các mô hình tương tự
Hiệu suất đánh bóng
1. Mặt dây chuyền kết nối bóng
Cung cấp chất lượng cao mặt cuối đánh bóng không có đốm trắng hoặc trầy xước, có cạnh sợi rõ ràng.
2. Kết quả thử nghiệm ILRL

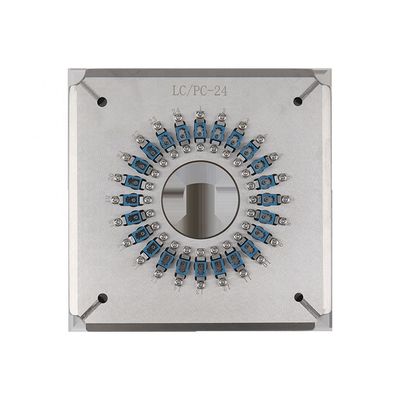

Mô hình LC-UPC-24 LC-UPC-40 LC-UPC-48
Màu hiệu CLX
Loại đầu nối LC UPC
Mặt cuối UPC
Trình kính chuông 125mm
Khả năng 24 vị trí 40 vị trí 48 vị trí
Mất tích nhập ≤0.20 dB
Lợi nhuận mất ≥55dB (UPC) ≥55dB (APC) ≥55dB (APC)
Yêu cầu Máy đánh bóng kết hợp kết nối LC UPC
Vật liệu Thép không gỉ S136
Kích thước (L*W*H) 174*174*26 mm
Trọng lượng ròng / trọng lượng tổng (kg) 1.5 kg / 2,0 kg
Các máy thích hợp
3. Kết quả kiểm tra hình học
Loại đầu nối SM/UPC SM/APC MM/UPC
Mất tích nhập ≤0.20 dB ≤0.20 dB ≤0.50dB
Mất lợi nhuận ≥55dB ≥60dB ≥30dB

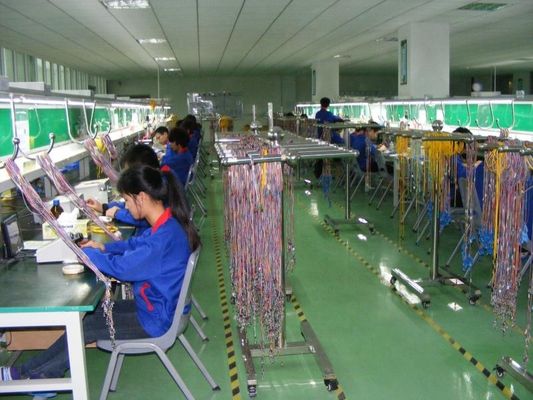

Về Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Được thành lập vào năm 2010, chúng tôi là một công ty thiết bị truyền thông quang học chuyên về nghiên cứu, phát triển, sản xuất và dịch vụ kỹ thuật.dịch vụ sau bán hàng tuyệt vời, và hỗ trợ kỹ thuật miễn phí cho các thách thức sản xuất kết nối sợi.

Các câu hỏi thường gặp
1Bạn là một nhà máy hay một thương nhân?
Chúng tôi là một nhà máy.
2MOQ của bạn là bao nhiêu?
MOQ là 1 miếng.
3Bạn có cung cấp các dịch vụ mẫu không?
Vâng, chúng tôi cung cấp các mẫu.
4Làm thế nào bạn sẽ vận chuyển cho tôi?
Chúng tôi thường vận chuyển qua DHL hoặc FedEx trong 4-6 ngày, với các tùy chọn được điều chỉnh dựa trên số lượng đơn đặt hàng.
5Chúng ta trả tiền như thế nào?
Chúng tôi chấp nhận nhiều phương thức thanh toán bao gồm T / T và T / L.
6Bảo hành sản phẩm của bạn là bao lâu?
1 năm bảo hành bao gồm sửa chữa miễn phí (không bao gồm đồ tiêu dùng). Sau bảo hành, chúng tôi cung cấp phụ kiện theo giá thành.
7Bạn có cung cấp dịch vụ tùy chỉnh không?
Vâng, chúng tôi cung cấp tùy chỉnh dựa trên yêu cầu của khách hàng.

Product Highlights

< phong cách> .pd-container dòng chữ: Arial, sans-serif; Màu sắc: # 333; chiều cao đường dây: 1.5; chiều rộng tối đa: 100%; margin: 0 tự động; đệm: 15px; kích thước hộp: hộp bên cạnh; } .pd-quay { font-size: 18px! quan trọng; trọng lượng phông chữ: đậm; Màu sắc: # 222; biên: 20px 0 10px 0; Bottom ...

Related Products
chất lượng Dụng cụ đánh bóng sợi quang Silicon Dioxide nhà máy

Dụng cụ đánh bóng sợi quang Silicon Dioxide

Đánh bóng lần cuối NTTAT ADS-127 Silicon Dioxide Nhật Bản Phim ảnh Mô hình: ADS-127 Nguồn gốc:Nhật Bản Chi tiết nhanh ● Các hạt được phun đều trên bề mặt phủ ● Cường độ và độ linh hoạt tốt, thích hợp để đánh bóng trên các khía cạnh khác nhau ● Thích hợp để đánh bóng với môi trường khô, nước hoặc dầu ...

chất lượng Phim đánh bóng kim cương cho dây cáp quang Lapping nhà máy

Phim đánh bóng kim cương cho dây cáp quang Lapping

Giấy đánh bóng màng đánh bóng kim cương cho dây cáp / dây cáp quang Các tính năng của giấy đánh bóng sợi quang:1. Phân tán đồng đều các hạt mài mòn.2. Sức mạnh và tính linh hoạt tốt.3. Độ chính xác đánh bóng cao.4. Chất lượng sản phẩm ổn định, số lượng đinh chênh lệch ít5. Thích hợp để đánh bóng b...

chất lượng Đầu nối dây sợi quang màu xanh nhà máy

Đầu nối dây sợi quang màu xanh

SC UPC Đơn giản chế độ đơn 3.0mm bộ dụng cụ kết nối sợi quang Mô hình: SX-SM-SC-UPC-3.0mm Nguồn gốc: ShenZhen, Trung Quốc Thông số kỹ thuật Tham số Đơn vị FC, SC, LC ST, MU MT-RJ, MPO SM MM SM MM SM MM máy tính UPC APC máy tính máy tính UPC máy tính máy tính UPC máy tính Mất đoạn chèn dB ≤0,3 ≤0,2 ...

chất lượng Đầu nối Pigtail sợi quang 0.9MM, Điều khiển nhiệt độ đầu nối quang SM MM LC nhà máy

Đầu nối Pigtail sợi quang 0.9MM, Điều khiển nhiệt độ đầu nối quang SM MM LC

Bộ phận đầu nối sợi quang Pigtail quang LC 0.9 Bộ phận kết nối khởi động OM4 OM3 SM MM LC 0.9Mô hình: SX-MM-LC-0,9mmXuất xứ: ShenZhen, Trung QuốcSự miêu tảtên sản phẩmBộ phận kết nối sợi quang pigtail quang LC 0.9Số mô hìnhĐầu nối sợi quang LC 0.9Loại sợiSM OM1 OM2 OM3 OM4loại trình kết nốiLCMất đo...

Request A Quote

Please use our online inquiry contact form below if you have any questions, our team will get back to you as soon as possible.

You can upload up to 5 files and Each file sized 10M max.
Không Các thông số Tiêu chuẩn UPC Điều tiêu chuẩn APC
1. Phân đường cong 5-25mm 5-12mm
2. Apex Offset 0-50μm 0-50μm
3. Chiều cao của sợi -100~+50μm -100~+50μm
4. Xếp n/a 8.00+/-0.50°
