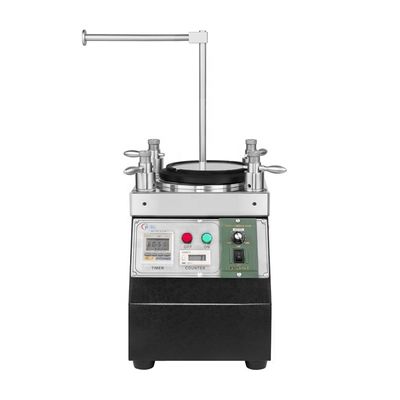

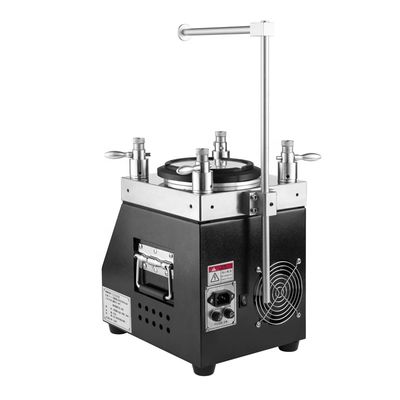

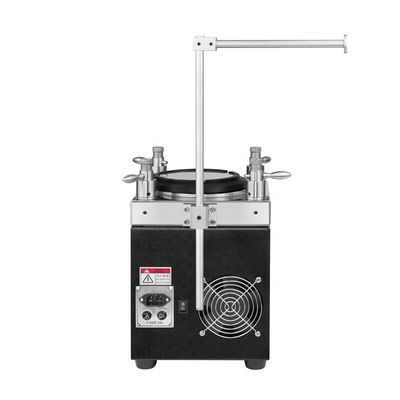

Máy đánh bóng sợi quang học độ chính xác cao với khả năng 48 đầu nối MU/LC và 36 đầu nối SC/FC/ST cho sản xuất hàng loạt
Product Details
| Kích thước máy: | Dài 240mm x Rộng 240mm x Cao 260mm | Đầu vào nguồn: | 110~230 VAC 50Hz/60Hz |
|---|---|---|---|
| Năng lượng điện: | 126w | Trọng lượng tịnh: | 28 kg |
| Nhiệt độ làm việc: | 10° ~ 40° | Độ ẩm tương đối: | 15%~85% |
| Mất chèn: | .20,20dB (điển hình) | Trở lại tổn thất: | PC(UPC) ≥55dB, APC ≥60dB |
| Tấm quay OD: | 127 mm (5 inch) | Cài đặt thời gian: | 99 phút 99 giây (Tối đa) |
| Tốc độ xoay: | 140 vòng/phút | Tấm tăng vọt: | < 10 um |
| Độ ồn: | Cân bằng 50 dB | Trạng thái làm việc Rung: | 0,25g 5 ~ 100Hz 10 phút |
| Dừng trạng thái rung: | 0,50g 5 ~ 100Hz 10 phút | ||
| Làm nổi bật |
Máy đánh bóng sợi quang học với khả năng 48 đầu nối MU/LC,Máy đánh bóng sợi quang học với khả năng 36 đầu nối SC/FC/ST,Máy đánh bóng sợi quang học độ chính xác cao |
||
Product Description
< p> Máy đánh bóng sợi quang này dựa trên các tiêu chuẩn phổ quát quốc tế và kinh nghiệm thực hành lâu dài.Nó vượt quá các yêu cầu về đường hình mặt cuối GR-326 và thích nghi với bốn góc nén với ICông nghệ cầm PC mang lại kết quả tốt nhất trong ngành công nghiệp. Máy duy trì kết quả nhất quán cho dù đánh bóng 1 hoặc 24 đầu nối, với cài đặt jig ổn định và kích thước nhỏ gọn.Được thiết kế để sản xuất hàng loạt, nó có thể xử lý các mặt kết thúc kết nối tuyệt vời của LC, SC, ST, FC, MTRJ, E2000 và các loại khác, bao gồm đánh bóng góc.
-
Thiết bị đánh bóng sợi quang chính xác cao

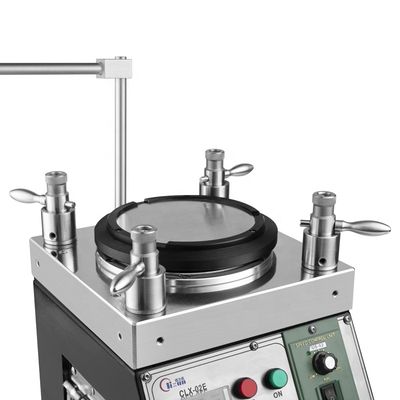

- Đồ đánh bóng thay đổi nhanh
- Dòng tròn hành tinh đánh bóng đường mòn với tốc độ quay có thể điều chỉnh (thường là 140RPM)
- Khả năng đánh bóng tối đa: 48 pcs cho kết nối MU/LC, 36 pcs cho kết nối SC/FC/ST
- Hiệu quả cao với năng suất vượt qua đầu tiên cho chất lượng mặt cuối đạt 98%-100%
- Điều cố định đánh bóng cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Tỷ lệ vượt qua 3D ≥98% (thường là 100% theo tiêu chuẩn IEC)
- Mất trả lại: APC ≥60dB, PC(UPC) ≥55dB
- Sự mất tích chèn ≤0.20dB (thường)
- Cấu trúc thép không gỉ chất lượng cao với xử lý nhiệt cho độ chính xác và độ bền
- Điều ổn định tuyệt vời với tuổi thọ 8-10 năm
| Parameter | Giá trị | ||
|---|---|---|---|
| Loại máy | CLX-02E | ||
| Kích thước máy | 290mm(L) × 220mm(W) × 340mm(H) | ||
| Trọng lượng ròng | 28 kg | ||
| Lực lượng đầu vào | 110-120VAC / 220-230VAC 50Hz/60Hz | ||
| Năng lượng điện | 126 W | ||
| Lượng độ ẩm tương đối | 15%-85% | ||
| Nhiệt độ làm việc | 8℃-45℃ | ||
| O.D. của mảng quay | 127 mm (5 inch) | ||

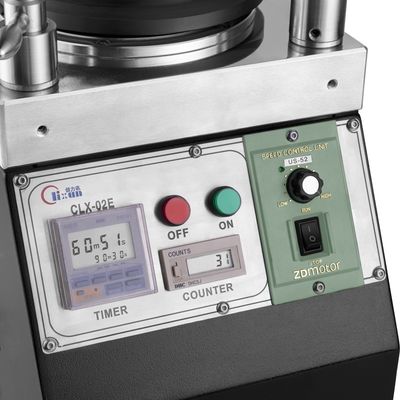

| Cài đặt thời gian | 99 min 99 sec (Max) | ||
| Tốc độ cho đĩa quay | 140 vòng/phút | ||
| Chiều cao của Băng đĩa | < 10 μm | ||
| Cấp độ tiếng ồn | < 50 dB |
| Loại đầu nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0.20 dB | ≤0.20 dB | ≤030dB |
| Lợi nhuận mất | ≥55dB | ≥60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Điều tiêu chuẩn APC |
|---|---|---|
| Phân đường cong | 5-25mm | 5-12mm |
| Apex Offset | 0-50μm | 0-50μm |
| Chiều cao của sợi | -100~+50μm | -100~+50μm |
| Xếp | n/a | 8.00±0.50° |
