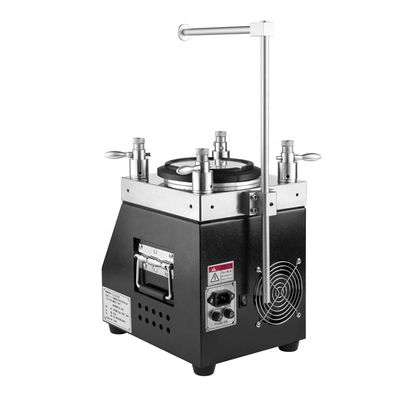

Máy đánh bóng sợi quang công suất cao với 48 PC MU/LC và 36 PC SC/FC/ST Connector Polishing và 98% First Pass Yield
Product Details
| Kích thước máy: | Dài 240(mm) x Rộng 240(mm) x Cao 260(mm) | Trọng lượng tịnh: | 28 kg |
|---|---|---|---|
| Đầu vào nguồn: | 110~230 VAC 50Hz/60Hz | Năng lượng điện: | 126w |
| Nhiệt độ làm việc: | 10° ~ 40° | Độ ẩm tương đối: | 15%~85% |
| Mất chèn: | .20,20dB (điển hình) | Trở lại tổn thất: | PC(UPC) ≥55dB, APC ≥60dB |
| Tấm quay OD: | 127 mm (5 inch) | Cài đặt thời gian: | 99 phút 99 giây (Tối đa) |
| Tốc độ xoay: | 140 vòng / phút | Tấm tăng vọt: | < 10 um |
| Cấu hình áp suất: | 21 ~ 36 N/cm2 | Độ ồn: | <50dB |
| Trạng thái làm việc Rung: | 0,25g 5 ~ 100Hz 10 phút | ||
| Làm nổi bật |
Máy đánh bóng sợi quang học với khả năng 48 đầu nối MU/LC,36 PCS SC / FC / ST Capacity Patch Cord Polishing Machine,98% đầu tiên vượt qua năng suất sợi kết nối polisher |
||
Product Description
Dụng cụ sản xuất dây cáp dán sợi quang/máy đánh bóng sợi quang/máy sợi dán sợi quang
Máy đánh bóng sợi quang dựa trên các tiêu chuẩn phổ quát quốc tế và kinh nghiệm thực hành lâu năm. Nó vượt quá các yêu cầu về hình học mặt cuối GR-326,và thích nghi với bốn góc nén và I mớiCông nghệ cầm PC mang lại kết quả tốt nhất trong ngành công nghiệp. Không có sự biến đổi trong kết quả khi đánh bóng 1 hoặc 24 đầu nối, với cài đặt jig ổn định và kích thước nhỏ gọn.Máy này được thiết kế để sản xuất hàng loạt, và có thể xử lý kết thúc kết nối tuyệt vời của LC, SC, ST, FC, MTRJ, E2000 và các loại khác cũng như đánh bóng góc.
-
Thiết bị đánh bóng sợi quang chính xác cao
- Sửa nhanh giày đánh bóng
- Dòng mòn đánh bóng tuân theo quỹ đạo hành tinh với tốc độ quay có thể điều chỉnh (thường là 140RPM)
- Khả năng đánh bóng tối đa: 48 bộ cho kết nối MU và LC, 36 bộ cho SC, FC, ST
- Hiệu quả cao với năng suất vượt qua đầu tiên cho chất lượng mặt cuối đạt 98%～100%
- Điều cố định đánh bóng sợi cấu trúc IPC với nén độc lập của mỗi đầu nối
- Tỷ lệ vượt qua 3D sơn kết nối sợi quang ≥ 98% (100% Thông thường, theo IEC)
- APC return loss ≥60dB, PC(UPC)return loss ≥55dB, Insertion loss ≤0.20dB (thường)
- Vật liệu thép không gỉ chất lượng cao sau khi xử lý nhiệt đảm bảo độ chính xác và độ bền cao
- Điều ổn định tuyệt vời với tuổi thọ từ tám đến mười năm
| Loại máy | CLX-02E | ||
|---|---|---|---|
| Kích thước máy> | L 240 ((mm) × W 240 ((mm) × H 260 ((mm) | ||
| Trọng lượng ròng | 28kg | ||
| Power Input | 110~230VAC 50Hz/60Hz | ||
| Năng lượng điện | 126w | ||
| Lượng độ ẩm tương đối | 15% ~ 85% | ||
| 8℃~45℃ | |||
| O.D. của mảng quay | 127 mm（5 inch） | ||
| Cài đặt thời gian | 99 min 99 sec (Max) | ||
| Tốc độ cho đĩa quay | 140 vòng/phút | ||
| Chiều cao của Chuyển đĩa | < 10 um | ||
| Cấu hình áp suất | 21 ~ 36 N/cm2 | ||
| Noice thả ít hơn | 50 dB Libration | ||
| 0.25g 5~100Hz 10 phút | |||
| Tình trạng dừng | 0.50g 5~100Hz 10 phút |
| Loại đầu nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0.20 dB | ≤0.20 dB | ≤0.50dB |
| Mất lợi nhuận | ≥55dB | ≥55dB | ≥30dB |
| Không | Các thông số | Tiêu chuẩn UPC | Điều tiêu chuẩn APC |
|---|---|---|---|
| 1. | Phân đường cong | 5-25mm | 5-12mm |
| 2. | Apex Offset | 0-50μm | 0-50μm |
| 3. | Chiều cao của sợi | -100~+50μm | -100~+50μm |
| 4. | Xếp | n/a | 8.00+/-0.50° |
