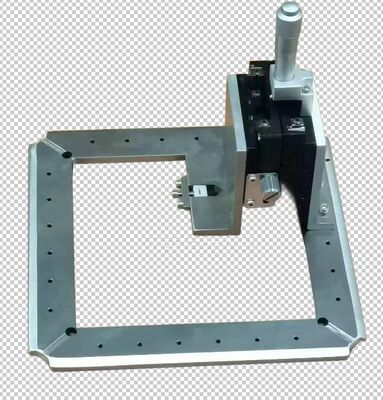

Thép không gỉ S136 Thiết bị đánh bóng sợi quang với tay cầm sắt 2,5mm và kích thước 174x174x26mm để sử dụng FTTH
Chi tiết sản phẩm
| Vật liệu: | Thép không gỉ S136 | Kích thước: | 174mmx174mmx26mm |
|---|---|---|---|
| Cân nặng: | 1,2kg | Số sợi: | 24 |
| Kích thước giá đỡ Ferrule: | 2,5mm | Loại kết nối: | máy tính cá nhân |
| Mặt cuối: | máy tính | Đường kính ferrule: | 2,5mm |
| Dung tích: | 24 vị trí | Mất chèn: | ≤0,20dB |
| Trả lại tổn thất: | ≥55dB (PC) | Bán kính cong: | 5-25mm |
| Độ lệch đỉnh: | 0-50μm | Chiều cao sợi: | -100~+50μm |
| Góc: | 8,00+/- 0,50° | ||
| Làm nổi bật |
Thiết bị đánh bóng bằng thép không gỉ S136,Dụng cụ đánh bóng sợi quang giữ Ferrule 2,5mm |
||
Mô tả sản phẩm
- Được thiết kế đặc biệt cho các đầu nối FC/PC
- Thay thế jig dễ dàng với hoạt động đơn giản, linh hoạt
- Công suất đánh bóng hiệu quả cao: 24, 32, hoặc 36 kết nối mỗi chu kỳ
- First-pass yield for end-face quality reaches 98-100% (tỷ lệ vượt qua đầu tiên cho chất lượng mặt cuối đạt đến 98-100%)
- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Tỷ lệ vượt qua nhiễu ≥98% (thường là 100% theo tiêu chuẩn IEC)
- PC return loss ≥55dB with insertion loss ≤0.20dB (typical)
- Phụ kiện có thể thay thế để kéo dài tuổi thọ
| Parameter | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Thương hiệu | CLX | CLX | CLX |
| Loại kết nối | FC PC | FC PC | FC PC |
| Mặt cuối | PC | PC | PC |
| Chiều kính chuông | 2.5mm | 2.5mm | 2.5mm |
| Công suất | 24 vị trí | 32 vị trí | 36 vị trí |
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,20dB |
| Lợi nhuận mất mát | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| Ứng dụng | Các kết nối FC PC được lắp ráp để đánh bóng | ||
| Vật liệu | Thép không gỉ | ||
| Kích thước (L*W*H) | 174*174*26 mm | ||
| Trọng lượng ròng / Trọng lượng tổng | 10,5 kg / 2,0 kg | ||
| Máy phù hợp | Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các thiết bị tương tự | ||
| Loại kết nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Lợi nhuận mất mát | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Tiêu chuẩn APC |
|---|---|---|
| Xanh cong | 5-25mm | 5-12mm |
| Đánh giá đỉnh | 0-50μm | 0-50μm |
| Chiều cao sợi | -100~+50μm | -100~+50μm |
| góc | không | 80,00+/-0,50° |
Điểm nổi bật của sản phẩm
Thiết bị đánh bóng ferrule 2,5mm có độ chính xác cao dành cho các ứng dụng FTTH. Đánh bóng đồng thời lên đến 24 đầu nối FC/UPC với suy hao chèn ≤0,20dB và suy hao phản hồi ≥55dB. Được làm từ thép không gỉ S136 bền bỉ với các bộ phận có thể thay thế được. Tùy chọn tùy chỉnh có sẵn.
