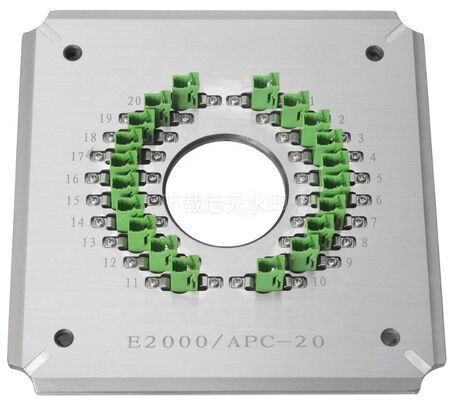

Name: E2000/APC20 Cấu hình đánh bóng sợi quang cổng cho sử dụng FTTH với S136 Stainless Steel Construction
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: E2000/PC-20, E2000/PC-20
Price: 405.00 USD
Availability: InStock

Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá

Đặc trưng

Thông số kỹ thuật

Vật liệu: Thép không gỉ S136

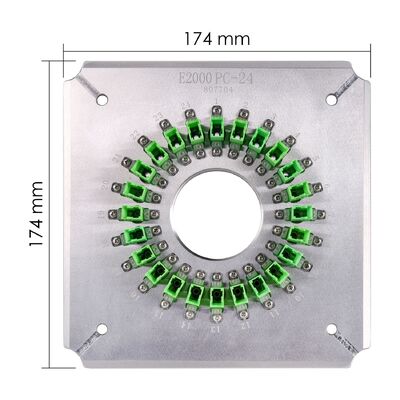

Kích thước: 174mmx174mmx26mm

Cân nặng: 1,2kg

Số sợi: 24

Kích thước giá đỡ Ferrule: 2,5mm

Loại kết nối: máy tính cá nhân

Mặt cuối: máy tính

Đường kính ferrule: 2,5mm

Dung tích: 24 vị trí

Mất chèn: ≤0,20dB

Trả lại tổn thất: ≥55dB (PC)

Bán kính cong: 5-25mm

Độ lệch đỉnh: 0-50μm

Chiều cao sợi: -100~+50μm

Góc: 8,00+/- 0,50°

Làm nổi bật:

Thiết bị đánh bóng bằng thép không gỉ S136

Dụng cụ đánh bóng cổng E2000/APC20

Giá đỡ đánh bóng sử dụng FTTH

Thông tin cơ bản

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: Chuanglixun

Số mô hình: E2000/PC-20, E2000/PC-20

Thanh toán

Bộ sưu tập

E2000/APC20 Cấu hình đánh bóng sợi quang cổng cho sử dụng FTTH với S136 Stainless Steel Construction

Mô tả sản phẩm

E 2000/APC20 Thiết bị đánh bóng sợi quang cổng cho sử dụng FTTH

Tổng quan sản phẩm

Thiết bị đánh bóng sợi/jig ổn định cao này mang lại chất lượng bề mặt đặc biệt cho các đầu nối E2000/PC-20.Nó đảm bảo tuổi thọ lâu dài và hiệu suất đáng tin cậy trong các ứng dụng FTTH.

Các đặc điểm chính

Được thiết kế đặc biệt cho các đầu nối E2000/PC-20
Thay đổi giọt dễ dàng với hoạt động đơn giản, linh hoạt
Hiệu suất cao: đánh bóng tối đa 20 đầu nối mỗi chu kỳ
Sản lượng vượt qua đầu tiên cho chất lượng mặt cuối đạt 98%-100%
Cấu trúc IPC với nén độc lập cho mỗi đầu nối
Tỷ lệ vượt qua với nhiễu ≥98% (thường là 100% theo tiêu chuẩn IEC)
Mất PC ≥55dB, mất tích chèn ≤0,20dB (thường)
Các phụ kiện có thể thay thế kéo dài tuổi thọ đáng kể

Thông số kỹ thuật

Mô hình	FC-PC-24	FC-PC-32	FC-PC-36
Thương hiệu	CLX	CLX	CLX
Loại kết nối	FC PC	FC PC	FC PC
Mặt cuối	PC	PC	PC
Chiều kính chuông	2.5mm	2.5mm	2.5mm
Công suất	24 vị trí	32 vị trí	36 vị trí
Mất tích nhập	≤0,20dB	≤0,20dB	≤0,20dB
Lợi nhuận mất mát	≥55dB (PC)	≥55dB (PC)	≥55dB (PC)
Ứng dụng	Các kết nối FC PC được lắp ráp để đánh bóng
Vật liệu	Thép không gỉ
Kích thước (LWH)	17417426 mm
Trọng lượng ròng / Trọng lượng tổng	10,5 kg / 2,0 kg
Máy phù hợp	Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự

Kết quả hiệu suất đánh bóng

Các mặt dây chuyền kết nối bóng:

Xét mặt cuối chất lượng cao không có đốm trắng, không có vết trầy xước, và các cạnh sợi rõ ràng.

Kết quả thử nghiệm mất tích chèn và mất mát trở lại:

Loại kết nối	SM/UPC	SM/APC	MM/UPC
Mất tích nhập	≤0,20dB	≤0,20dB	≤0,50dB
Lợi nhuận mất mát	≥ 55dB	≥ 60dB	≥30dB

Kết quả thử nghiệm hình học:

Parameter	Tiêu chuẩn UPC	Tiêu chuẩn APC
Xanh cong	5-25mm	5-12mm
Đánh giá đỉnh	0-50μm	0-50μm
Chiều cao sợi	-100~+50μm	-100~+50μm
góc	không	80,00+/-0,50°

Hồ sơ nhà sản xuất

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., được thành lập vào năm 2010, là một công ty thiết bị truyền thông quang học tích hợp nghiên cứu và phát triển, sản xuất,Dịch vụ sau bán hàng và dịch vụ kỹ thuậtChúng tôi cung cấp các sản phẩm chất lượng cao, dịch vụ sau bán hàng toàn diện và hỗ trợ kỹ thuật miễn phí cho các thách thức sản xuất kết nối sợi quang.
