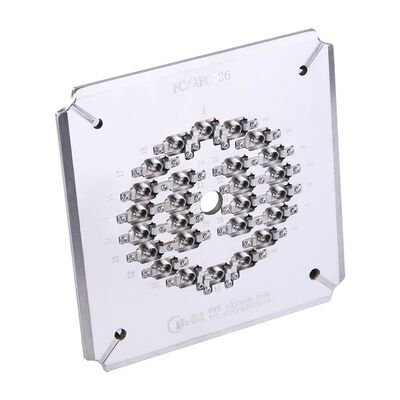

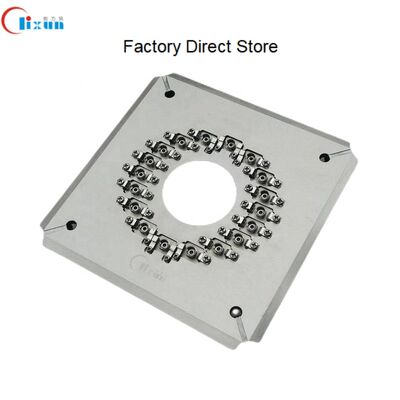

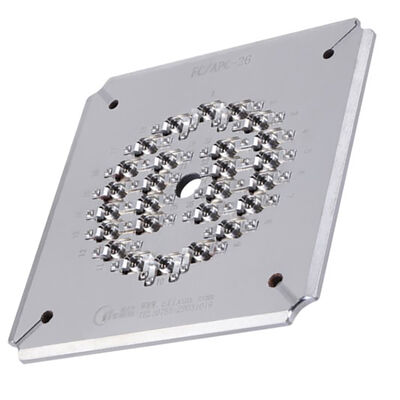

Thép không gỉ 26 cổng FC APC Giao diện đánh bóng cho hiệu quả cao sợi quang đánh bóng Jig
Chi tiết sản phẩm
| trọng lượng tịnh: | 1,3kg | Kích thước: | 174*174*26mm |
|---|---|---|---|
| Nguyên vật liệu: | thép không gỉ | Loại kết nối: | Đầu nối FC APC |
| tổng trọng lượng: | 1,5kg | Kích thước gói: | 220*220*100mm |
| Số sợi: | 26 | Đường kính ferrule: | 2,5mm |
| Dung tích: | 26 vị trí | Mất chèn: | ≤0,20dB |
| Trả lại tổn thất: | ≥60dB (PC) | Bán kính cong: | 5-12mm |
| Độ lệch đỉnh: | 0-50μm | Chiều cao sợi: | -100~+50μm |
| Góc: | 8,00+/- 0,50° | ||
| Làm nổi bật |
Thiết bị đánh bóng thép không gỉ,Dụng cụ đánh bóng 26 cổng FC APC,Dụng cụ đánh bóng sợi quang hiệu quả cao |
||
Mô tả sản phẩm
- Được thiết kế đặc biệt cho các đầu nối FC/APC
- Thay thế jig dễ dàng với hoạt động đơn giản, linh hoạt
- Hiệu suất cao: đánh bóng 18, 26 hoặc 36 đầu nối mỗi chu kỳ
- Sản lượng vượt qua đầu tiên cho chất lượng mặt cuối đạt 98% 100%
- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Tỷ lệ vượt qua với nhiễu ≥98% (thường là 100% theo tiêu chuẩn IEC)
- Mất phản hồi APC ≥60dB, mất tích chèn ≤0,20dB (thường)
- Các phụ kiện có thể thay thế kéo dài tuổi thọ đáng kể
| Mô hình | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| Thương hiệu | CLX | CLX | CLX |
| Loại kết nối | FC APC | FC APC | FC APC |
| Mặt cuối | APC | APC | APC |
| Chiều kính chuông | 2.5mm | 2.5mm | 2.5mm |
| Công suất | 18 vị trí | 26 vị trí | 36 vị trí |
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,20dB |
| Lợi nhuận mất mát | ≥ 60dB (PC) | ≥ 60dB (PC) | ≥ 60dB (PC) |
| Ứng dụng | Các kết nối FC APC được lắp ráp để đánh bóng | ||
| Vật liệu | Thép không gỉ | ||
| Kích thước (L*W*H) | 174*174*26 mm | ||
| Trọng lượng ròng / Trọng lượng tổng | 10,5 kg / 2,0 kg | ||
| Máy phù hợp | Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự | ||
| Loại kết nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Lợi nhuận mất mát | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Tiêu chuẩn APC |
|---|---|---|
| Xanh cong | 5-25mm | 5-12mm |
| Đánh giá đỉnh | 0-50μm | 0-50μm |
| Chiều cao sợi | -100~+50μm | -100~+50μm |
| góc | không | 80,00+/-0,50° |
Điểm nổi bật của sản phẩm
Dụng cụ đánh bóng 26 cổng FC APC có kết cấu bằng thép không gỉ. Thiết kế hiệu quả cao đánh bóng tới 26 đầu nối mỗi chu kỳ với hiệu suất lần đầu tiên đạt 98-100%. Có các bộ phận có thể thay thế, suy hao hoàn trả ≥60dB và bảo hành 1 năm. Tùy chọn tùy chỉnh có sẵn.
