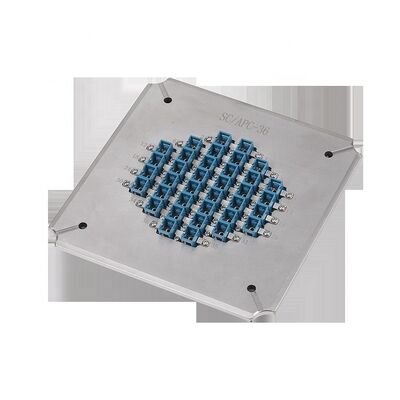

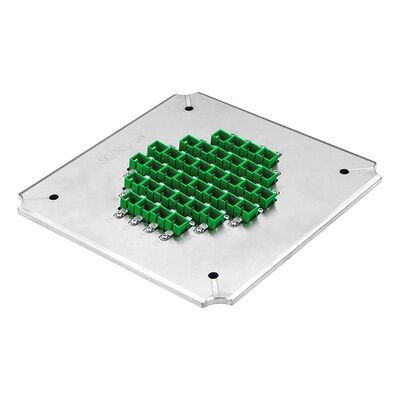

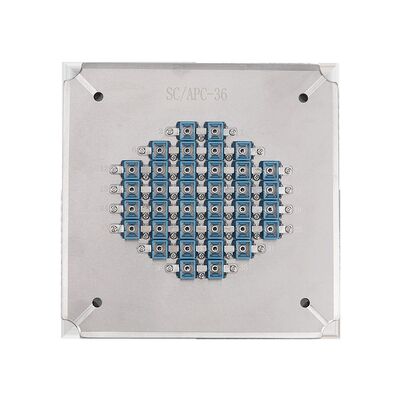

36 Positions Fiber Optic Polishing Jig with Hardened Stainless Steel S2316 for APC Return Loss ≥60dB
Chi tiết sản phẩm
| Kiểu: | Máy đánh bóng sợi quang | Vật liệu: | Thép không gỉ cứng2316 |
|---|---|---|---|
| Loại kết nối: | Đầu nối SC APC | Kích cỡ: | 174*174*26mm |
| Đường kính ferrule: | 2,50mm | trọng lượng tịnh: | 1,5 kg |
| tổng trọng lượng: | 2.0 KGS | Số sợi: | 36 vị trí |
| Mất chèn: | ≤0,20dB | Trả lại tổn thất: | ≥60dB (APC) |
| Mặt cuối: | APC | Dung tích: | 36 vị trí |
| Bán kính cong: | 5-12mm | Độ lệch đỉnh: | 0-50μm |
| Chiều cao sợi: | -100~+50μm | ||
| Làm nổi bật |
Thiết bị đánh bóng 36 vị trí,Dụng cụ đánh bóng sợi quang S2316 bằng thép không gỉ cứng,Tấm đánh bóng sợi quang APC ≥60dB |
||
Mô tả sản phẩm
Thiết bị đánh bóng sợi ổn định cao với chất lượng bề mặt tuyệt vời, được sản xuất từ thép cứng S2316 để kéo dài tuổi thọ.Các loại kết nối LC và có thể tùy chỉnh theo yêu cầu của khách hàng.
- Được thiết kế cho các đầu nối SC/APC với cơ chế thay đổi giọt dễ dàng
- Hiệu suất cao: đánh bóng đến 36 đầu nối mỗi chu kỳ
- Sản lượng vượt qua đầu tiên cho chất lượng mặt cuối đạt 98-100%

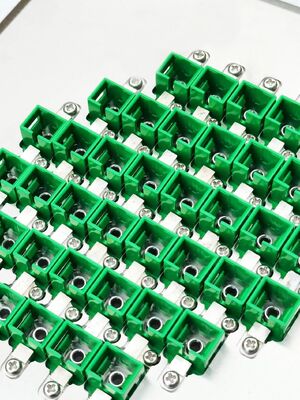

- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Mất phản hồi APC ≥60dB, mất tích chèn ≤0,20dB (thường)
- Phụ kiện có thể thay thế để kéo dài tuổi thọ
| Mô hình | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Thương hiệu | CLX | CLX | CLX |
| Loại kết nối | SC UPC | SC APC | SC APC |
| Mặt cuối | UPC | APC | APC |
| Chiều kính chuông | 2.5mm | 2.5mm | 2.5mm |
| Công suất | 24 vị trí | 26 vị trí | 36 vị trí |
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,20dB |
| Lợi nhuận mất mát | ≥50dB (UPC) | ≥ 60dB (APC) | ≥ 60dB (APC) |
| Vật liệu | Thép không gỉ S136 | ||
| Kích thước (L*W*H) | 174*174*26 mm | ||
| Trọng lượng | 1.5 kg ròng / 2,0 kg gộp | ||
| Máy phù hợp | Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự | ||
Có sẵn trong 24, 32 và 36 cấu hình vị trí cho các đầu nối FC / PC với các tiêu chuẩn xây dựng và hiệu suất chất lượng cao tương tự.
| Mô hình | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Loại kết nối | FC PC | FC PC | FC PC |
| Mặt cuối | PC | PC | PC |
| Lợi nhuận mất mát | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
Đa sơn mặt cuối chất lượng cao không có đốm trắng hoặc trầy xước, cạnh sợi nhìn thấy rõ.
| Loại kết nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Lợi nhuận mất mát | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Tiêu chuẩn APC |
|---|---|---|
| Xanh cong | 5-25mm | 5-12mm |
| Đánh giá đỉnh | 0-50μm | 0-50μm |
| Chiều cao sợi | -100~+50μm | -100~+50μm |
| góc | không | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd được thành lập vào năm 2010 như một công ty thiết bị truyền thông quang học tích hợp nghiên cứu và phát triển, sản xuất,Dịch vụ sau bán hàng và dịch vụ kỹ thuật.
Điểm nổi bật của sản phẩm
Dụng cụ đánh bóng SC APC hiệu suất cao đánh bóng 36 đầu nối mỗi chu kỳ. Có thép S2316 được tôi cứng để đảm bảo độ bền, cấu trúc IPC cho hiệu suất trên 98% và đạt được suy hao phản hồi ≥60dB & suy hao chèn ≤0,20dB. Bảo hành 1 năm.
