Name: Thép không gỉ cứng S136 Phương tiện đánh bóng sợi quang với 24 32 36 cổng và mất tích chèn ≤0.20dB cho các kết nối SC UPC
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: SC/PC,SC/UPC,SC/PC,SC/UPC
Availability: InStock

Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá

Đặc trưng

Thông số kỹ thuật

Vật liệu: Thép không gỉ cứng s136

Kích cỡ: 174mmx174mmx26mm

trọng lượng tịnh: 1,5kg

Số sợi: 24,32,36

Mất chèn: ≤0,20dB

Trả lại tổn thất: ≥55dB (PC), ≥60dB (APC)

Đường kính ferrule: 2,5mm

Dung tích: 24 vị trí, 32 vị trí, 36 vị trí

Mặt cuối: máy tính

Bán kính cong: 5-25mm (UPC), 5-12mm (APC)

Độ lệch đỉnh: 0-50μm

Chiều cao sợi: -100~+50μm

Góc: 8,00+/- 0,50° (APC)

Năng suất vượt qua đầu tiên: 98%～100%

Tốc độ vượt qua nhiễu: ≥98%

Làm nổi bật:

Thiết bị đánh bóng bằng thép không gỉ cứng S136

24 32 36 Cổng Jig đánh bóng sợi quang

Mất chèn 0

Thông tin cơ bản

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: chuanglixun

Số mô hình: SC/PC,SC/UPC,SC/PC,SC/UPC

Thanh toán

Bộ sưu tập

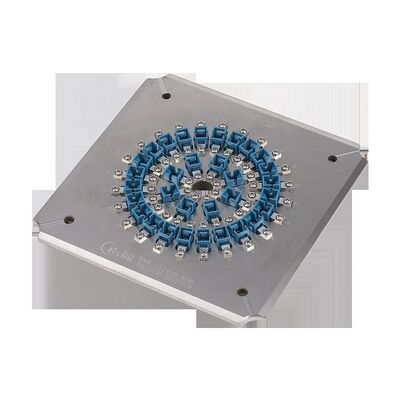

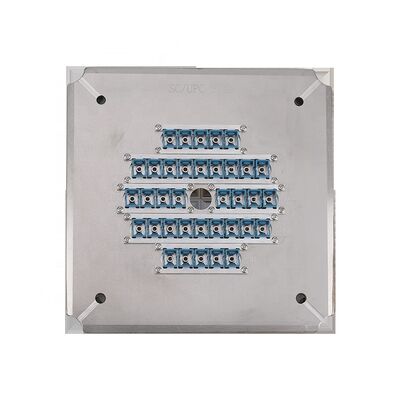

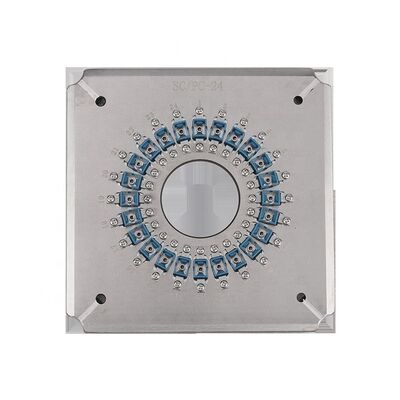

Thép không gỉ cứng S136 Phương tiện đánh bóng sợi quang với 24 32 36 cổng và mất tích chèn ≤0.20dB cho các kết nối SC UPC

Mô tả sản phẩm

Cấu hình đánh bóng bằng sợi quang SC UPC

Thiết bị đánh bóng sợi ổn định cao này cung cấp chất lượng bề mặt đặc biệt cho các kết nối SC, FC, ST và LC. Được sản xuất từ thép cứng S2316 / S136 được xử lý nhiệt để kéo dài tuổi thọ.

Các đặc điểm chính

Được thiết kế đặc biệt cho các đầu nối SC / PC với việc thay đổi giang dễ dàng
Hiệu suất cao: đánh bóng 24, 32 hoặc 36 đầu nối mỗi chu kỳ
Lượng đầu tiên đạt đến 98-100% cho chất lượng mặt cuối
Cấu trúc IPC với nén độc lập cho mỗi đầu nối
Hiệu suất tuyệt vời: Mất phản hồi APC ≥60dB, Mất phản hồi UPC ≥55dB
Mất tích nhập ≤0,20dB (thường)
Các phụ kiện có thể thay thế kéo dài tuổi thọ
Các cấu hình tùy chỉnh có sẵn cho các đầu nối SC, FC, ST, LC

Thông số kỹ thuật

Mô hình	SC-PC-24	SC-PC-32	SC-PC-36
Thương hiệu	CLX	CLX	CLX
Loại kết nối	SC PC	SC PC	SC PC
Mặt cuối	PC	PC	PC
Chiều kính chuông	2.5mm	2.5mm	2.5mm
Công suất	24 vị trí	32 vị trí	36 vị trí
Mất tích nhập	≤0,20dB	≤0,20dB	≤0,20dB
Lợi nhuận mất mát	≥55dB (APC)	≥55dB (APC)	≥55dB (PC)
Vật liệu	Thép không gỉ S136
Kích thước (LWH)	17417426 mm
Trọng lượng ròng / Trọng lượng tổng	10,5 kg / 2,0 kg
Máy phù hợp	Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự

Nhận một trích dẫn miễn phí

Kết quả hiệu suất đánh bóng

Các mặt dây chuyền kết nối bóng:

Xét mặt cuối chất lượng cao không có đốm trắng, không có vết trầy xước, và các cạnh sợi rõ ràng.

Kết quả thử nghiệm mất tích chèn và mất mát trở lại:

Loại kết nối	SM/UPC	SM/APC	MM/UPC
Mất tích nhập	≤0,20dB	≤0,20dB	≤0,50dB
Lợi nhuận mất mát	≥ 55dB	≥ 60dB	≥30dB

Kết quả thử nghiệm hình học:

Các thông số	Tiêu chuẩn UPC	Tiêu chuẩn APC
Xanh cong	5-25mm	5-12mm
Đánh giá đỉnh	0-50μm	0-50μm
Chiều cao sợi	-100~+50μm	-100~+50μm
góc	không	80,00+/-0,50°

Hồ sơ nhà sản xuất

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd đã là một nhà sản xuất thiết bị truyền thông quang học hàng đầu từ năm 2010.và dịch vụ kỹ thuật cho các kết nối sợi quang, cung cấp các giải pháp toàn diện và hỗ trợ sau bán hàng đặc biệt.
