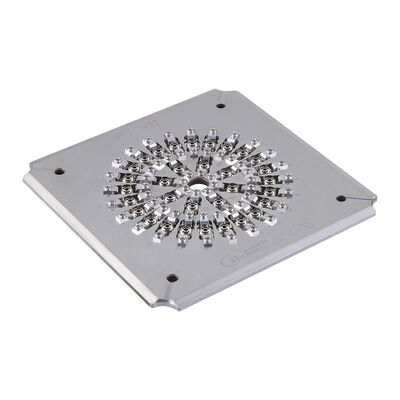

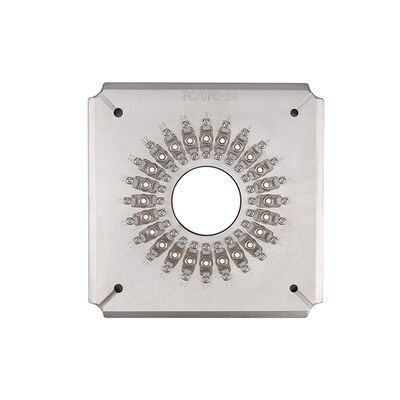

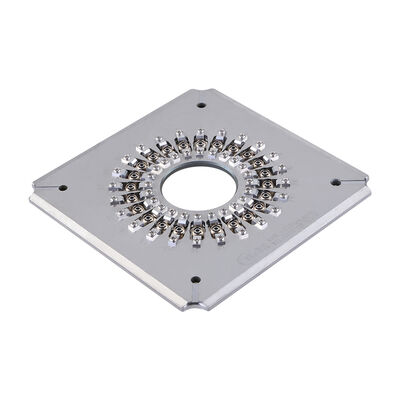

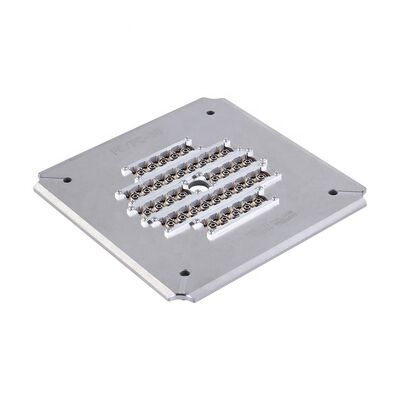

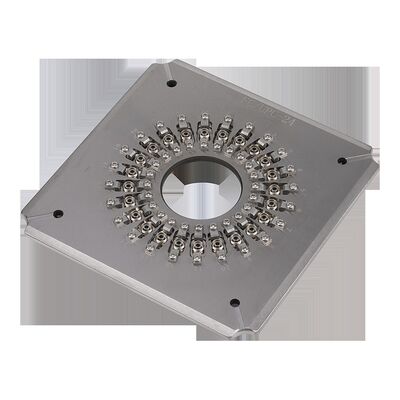

24-Port Fiber Optic Polishing Jig với 2.5mm Ferrule Holder và S136 Stainless Steel Xây dựng cho sử dụng FTTH
Chi tiết sản phẩm
| Vật liệu: | Thép không gỉ S136 | Kích thước: | 174mm x 174mm x 26mm |
|---|---|---|---|
| Cân nặng: | 1,2kg | Số sợi: | 24 |
| Kích thước giá đỡ Ferrule: | 2,5mm | Loại kết nối: | máy tính cá nhân |
| Mặt cuối: | máy tính | Đường kính ferrule: | 2,5mm |
| Dung tích: | 24 vị trí | Mất chèn: | ≤0,20dB |
| Trả lại tổn thất: | ≥55dB (PC) | Hiệu quả đánh bóng: | 98%～100% năng suất vượt qua lần đầu |
| Tốc độ vượt qua nhiễu: | ≥98% | Máy phù hợp: | CLX-02E, Seikoh Giken SFP-550 |
| trọng lượng tịnh: | 1,5 kg | ||
| Làm nổi bật |
Thiết bị đánh bóng bằng thép không gỉ S136,Dụng cụ đánh bóng sợi quang 24 cổng,Giá đỡ đánh bóng Ferrule 2 |
||
Mô tả sản phẩm
Máy giữ dây đai cao độ chính xác 2,5mm với kích thước 174 × 174 × 26mm, được thiết kế đặc biệt cho các ứng dụng FTTH. Được chế tạo từ thép không gỉ S136 bền cho hiệu suất lâu dài.
Thiết bị đánh bóng sợi ổn định cao này cung cấp chất lượng bề mặt và độ chính xác đặc biệt.Tương thích với các loại kết nối khác nhau bao gồm SC, FC, ST và LC, với các cấu hình tùy chỉnh có sẵn.
- Được thiết kế đặc biệt cho các đầu nối FC/PC
- Thay thế jig dễ dàng với hoạt động đơn giản, linh hoạt
- Hiệu suất cao: đánh bóng lên đến 24, 32 hoặc 36 đầu nối mỗi chu kỳ
- First-pass yield for end-face quality reaches 98-100% (tỷ lệ vượt qua đầu tiên cho chất lượng mặt cuối đạt đến 98-100%)
- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Tỷ lệ vượt qua nhiễu ≥98% (thường là 100% theo tiêu chuẩn IEC)
- Mất PC ≥55dB, mất tích chèn ≤0,20dB (thường)
- Phụ kiện có thể thay thế để kéo dài tuổi thọ
| Mô hình | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Thương hiệu | CLX | CLX | CLX |
| Loại kết nối | FC PC | FC PC | FC PC |
| Mặt cuối | PC | PC | PC |
| Chiều kính chuông | 2.5mm | 2.5mm | 2.5mm |
| Công suất | 24 vị trí | 32 vị trí | 36 vị trí |
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,20dB |
| Lợi nhuận mất mát | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| Ứng dụng | Các kết nối FC PC được lắp ráp để đánh bóng | ||
| Vật liệu | Thép không gỉ | ||
| Kích thước (L × W × H) | 174 × 174 × 26 mm | ||
| Trọng lượng ròng / Trọng lượng tổng | 10,5 kg / 2,0 kg | ||
| Máy phù hợp | Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các thiết bị tương tự | ||
Đánh bóng mặt cuối chất lượng cao không có đốm trắng hoặc trầy xước.
| Loại kết nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Lợi nhuận mất mát | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Tiêu chuẩn APC |
|---|---|---|
| Xanh cong | 5-25mm | 5-12mm |
| Đánh giá đỉnh | 0-50μm | 0-50μm |
| Chiều cao sợi | -100~+50μm | -100~+50μm |
| góc | không | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd được thành lập vào năm 2010 với tư cách là một công ty thiết bị truyền thông quang học tích hợp nghiên cứu và phát triển, sản xuất, dịch vụ sau bán hàng,và dịch vụ kỹ thuậtChúng tôi cung cấp các sản phẩm chất lượng cao, hỗ trợ sau bán hàng toàn diện và hỗ trợ kỹ thuật miễn phí cho các thách thức sản xuất kết nối sợi.
Chúng tôi là một nhà máy.
Số lượng đặt hàng tối thiểu là 1 miếng.
Vâng, chúng tôi cung cấp các mẫu.
Chúng tôi vận chuyển qua DHL hoặc FedEx trong vòng 4-6 ngày, với thời gian điều chỉnh dựa trên số lượng đơn đặt hàng.
Thanh toán trước hoặc nhiều phương thức thanh toán bao gồm T/T và T/L.
Bảo hành 1 năm với sửa chữa miễn phí (không bao gồm vật liệu tiêu thụ).
Vâng, chúng tôi cung cấp dịch vụ tùy chỉnh theo yêu cầu của khách hàng.
Điểm nổi bật của sản phẩm
Thiết bị đánh bóng sợi FC/UPC 24 cổng cho FTTH. Được làm bằng thép không gỉ S136 cứng cho độ bền. Đánh bóng 24 đầu nối mỗi chu kỳ với hiệu suất vượt qua lần đầu 98-100%, suy hao chèn ≤0,20dB, suy hao phản hồi ≥55dB. Tùy chọn tùy chỉnh có sẵn.
