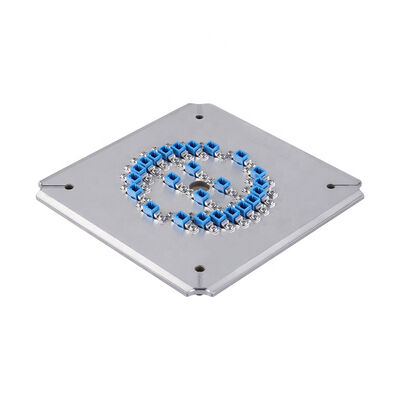

24 Core LC-APC Polishing Fixture với thép không gỉ S2316 để đánh bóng sợi quang hiệu quả cao
Chi tiết sản phẩm
| Số sợi: | 24 | Cân nặng: | 1,5kg |
|---|---|---|---|
| Kích thước: | 174mm*174mm*26mm | Loại kết nối: | LC APC |
| Mặt cuối: | APC | Đường kính ferrule: | 1.25mm |
| Dung tích: | 24 vị trí | Mất chèn: | ≤0,20dB |
| Trả lại tổn thất: | ≥60dB (PC) | Vật liệu: | thép không gỉ |
| trọng lượng tịnh: | 1,3 kg | tổng trọng lượng: | 1,5 kg |
| Bán kính cong: | 5-25mm | Độ lệch đỉnh: | 0-50μm |
| Chiều cao sợi: | -100~+50μm | ||
| Làm nổi bật |
Thiết bị đánh bóng 24 lõi,Dụng cụ đánh bóng sợi quang S2316 bằng thép không gỉ,Giá đỡ đánh bóng LC-APC hiệu quả cao |
||
Mô tả sản phẩm
- Được thiết kế đặc biệt cho các đầu nối LC/APC
- Thay thế jig dễ dàng với hoạt động đơn giản, linh hoạt
- Hiệu suất cao: đánh bóng 24, 36 hoặc 48 đầu nối mỗi chu kỳ
- Sản lượng vượt qua đầu tiên cho chất lượng mặt cuối đạt 98%-100%
- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Mất phản hồi APC ≥60dB, mất tích chèn ≤0,20dB (thường)
- Các phụ kiện có thể thay thế kéo dài tuổi thọ

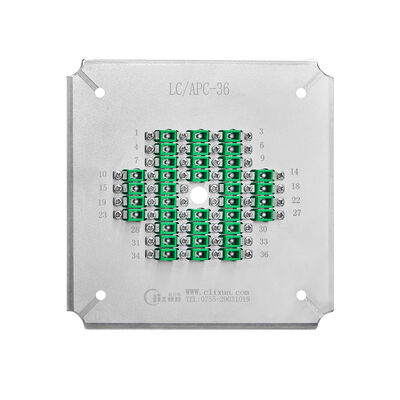

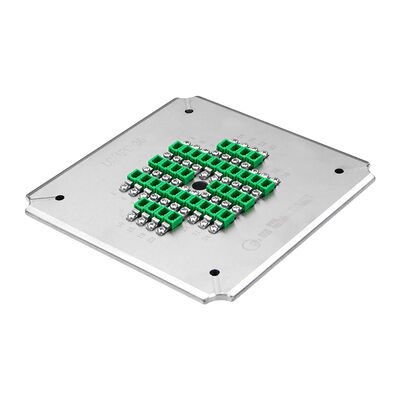

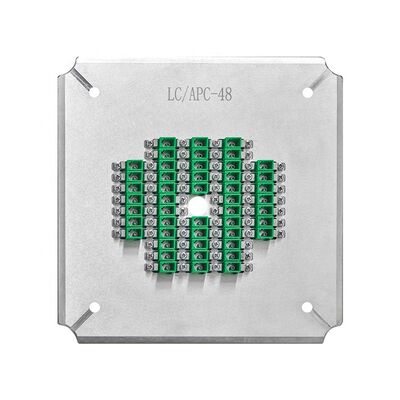

| Mô hình | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Thương hiệu | CLX | CLX | CLX |
| Loại kết nối | LC APC | LC APC | LC APC |
| Mặt cuối | APC | APC | APC |
| Chiều kính chuông | 1.25mm | 1.25mm | 1.25mm |
| Công suất | 24 vị trí | 36 vị trí | 48 vị trí |
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,20dB |
| Lợi nhuận mất mát | ≥ 60dB (PC) | ≥ 60dB (PC) | ≥ 60dB (PC) |
| Ứng dụng | Đánh bóng các đầu nối APC LC lắp ráp | Đánh bóng các đầu nối APC LC lắp ráp | Đánh bóng các đầu nối APC LC lắp ráp |
| Vật liệu | Thép không gỉ | ||
| Kích thước (L*W*H) | 174*174*26 mm | ||
| Trọng lượng ròng / Trọng lượng tổng | 1.3 kg / 1,5 kg | ||
| Máy phù hợp | Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự | ||
| Loại kết nối | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Mất tích nhập | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Lợi nhuận mất mát | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Tiêu chuẩn UPC | Tiêu chuẩn APC |
|---|---|---|
| Xanh cong | 5-25mm | 5-12mm |
| Đánh giá đỉnh | 0-50μm | 0-50μm |
| Chiều cao sợi | -100~+50μm | -100~+50μm |
| góc | không | 80,00+/-0,50° |
Điểm nổi bật của sản phẩm
Thiết bị đánh bóng LC-APC 24 lõi có độ chính xác cao mang lại chất lượng bề mặt vượt trội với mức suy hao phản hồi ≥60dB và mức suy hao chèn ≤0,20dB. Có kết cấu thép chống mài mòn, cấu trúc IPC để nén độc lập và các tùy chọn có thể tùy chỉnh. Đạt được hiệu suất 98-100% lần đầu tiên với thao tác dễ dàng.
