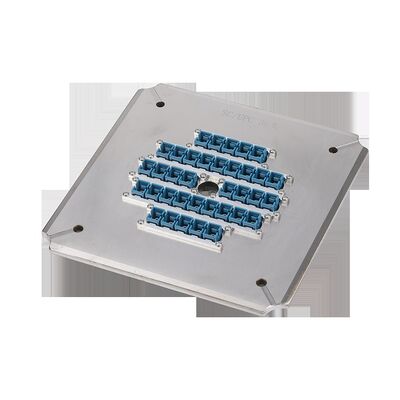

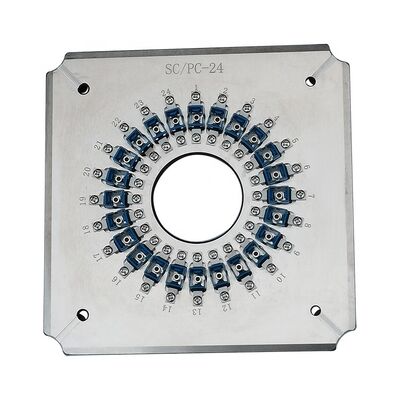

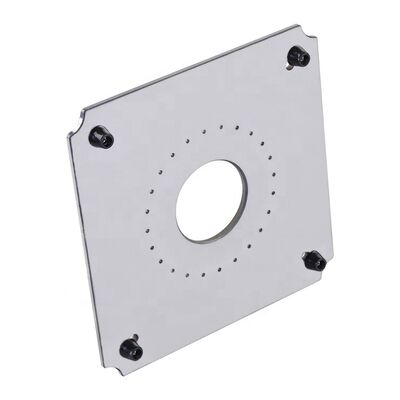

SC UPC-24 Port Fiber Optic Connector Polishing Fixture/Jig
Thiết bị đánh bóng sợi ổn định cao này cung cấp chất lượng bề mặt đặc biệt cho các đầu nối SC / UPC. Được sản xuất từ thép cứng cao cấp S2316 với xử lý nhiệt để kéo dài tuổi thọ.
Các đặc điểm chính
- Được thiết kế đặc biệt cho các đầu nối SC/UPC
- Thay đổi giọt dễ dàng với hoạt động đơn giản, linh hoạt
- Hiệu suất cao: đánh bóng lên đến 24, 32 hoặc 36 đầu nối mỗi chu kỳ
- Sản lượng vượt qua đầu tiên cho chất lượng mặt cuối đạt 98% 100%
- Cấu trúc IPC với nén độc lập cho mỗi đầu nối
- Tỷ lệ vượt qua nhiễu ≥98% (thường là 100% theo tiêu chuẩn IEC)
- UPC trả lại mất ≥55dB, mất tích chèn ≤0,20dB (thường)
- Phụ kiện có thể thay thế để kéo dài tuổi thọ
Thông số kỹ thuật
| Mô hình |
SC-UPC-24 |
SC-UPC-32 |
SC-UPC-36 |
| Thương hiệu |
CLX |
CLX |
CLX |
| Loại kết nối |
SC UPC |
SC UPC |
SC UPC |
| Mặt cuối |
UPC |
UPC |
UPC |
| Chiều kính chuông |
2.5mm |
2.5mm |
2.5mm |
| Công suất |
24 vị trí |
32 vị trí |
36 vị trí |
| Mất tích nhập |
≤0,20dB |
≤0,20dB |
≤0,20dB |
| Lợi nhuận mất mát |
≥55dB (PC) |
≥55dB (PC) |
≥55dB (PC) |
| Ứng dụng |
Các kết nối SC UPC được lắp ráp để đánh bóng |
Các kết nối SC UPC được lắp ráp để đánh bóng |
Các kết nối SC UPC được lắp ráp để đánh bóng |
| Vật liệu |
Thép không gỉ |
| Kích thước (L*W*H) |
174*174*26 mm |
| Trọng lượng ròng / Trọng lượng tổng |
1.3 kg / 1,5 kg |
| Máy phù hợp |
Máy đánh bóng CLX-02E, máy đánh bóng Seikoh Giken SFP-550 và các máy tương tự |
Nhận Quotation miễn phí qua Chúng tôi >>> GO
Kết quả hiệu suất đánh bóng
Mặt dây chuyền kết nối được đánh bóng
Làm bóng mặt cuối chất lượng cao, không có đốm trắng hoặc trầy xước, cạnh sợi nhìn thấy rõ
Kết quả thử nghiệm mất tích chèn và mất mát trả lại
| Loại kết nối |
SM/UPC |
SM/APC |
MM/UPC |
| Mất tích nhập |
≤0,20dB |
≤0,20dB |
≤0,50dB |
| Lợi nhuận mất mát |
≥ 55dB |
≥ 60dB |
≥30dB |
Kết quả kiểm tra hình học
| Không, không. |
Các thông số |
Tiêu chuẩn UPC |
Tiêu chuẩn APC |
| 1 |
Xanh cong |
5-25mm |
5-12mm |
| 2 |
Đánh giá đỉnh |
0-50μm |
0-50μm |
| 3 |
Chiều cao sợi |
-100~+50μm |
-100~+50μm |
| 4 |
góc |
không |
80,00+/-0,50° |
Hồ sơ nhà sản xuất
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., được thành lập vào năm 2010, là một công ty thiết bị truyền thông quang học tích hợp nghiên cứu và phát triển, sản xuất,Dịch vụ sau bán hàng và dịch vụ kỹ thuậtChúng tôi cung cấp các sản phẩm chất lượng cao, dịch vụ sau bán hàng toàn diện và hỗ trợ kỹ thuật miễn phí cho các thách thức sản xuất kết nối sợi quang.
Câu hỏi thường gặp
Ông là một nhà máy hay một thương nhân?
Chúng tôi là một nhà máy.
MOQ của anh là bao nhiêu?
MOQ 1 miếng.
Bạn có cung cấp các dịch vụ mẫu không?
Vâng, chúng tôi cung cấp các mẫu.
Làm sao anh có thể giao hàng cho tôi?
Chúng tôi vận chuyển qua DHL hoặc FedEx trong 4 đến 6 ngày. Thời gian giao hàng có thể kéo dài tùy theo số lượng đặt hàng.
Chúng ta trả tiền bằng cách nào?
Thanh toán trước hoặc nhiều phương thức thanh toán bao gồm T/T và T/L.
Bảo hành sản phẩm của anh bao lâu?
Thời gian bảo hành 1 năm với sửa chữa miễn phí (không bao gồm vật liệu tiêu thụ).
Bạn có cung cấp dịch vụ tùy chỉnh không?
Vâng, chúng tôi cung cấp dịch vụ tùy chỉnh theo yêu cầu của khách hàng.
